W1209 Dijital Termostat Sıcaklık Kontrol Devresi Sensörlü
Merhaba;
Bu hafta sizlerle ortam sıcaklık kontrolü denilince akla ilk gelenlerden olan W1209 dijital sıcaklık kontrol devresine bir göz atalım.
W1209 Dijital Termostat Kontrollü Röle ürünü belirlediğiniz sıcaklığa göre rölenin açık veya kapalı konumda olmasını sağlar.

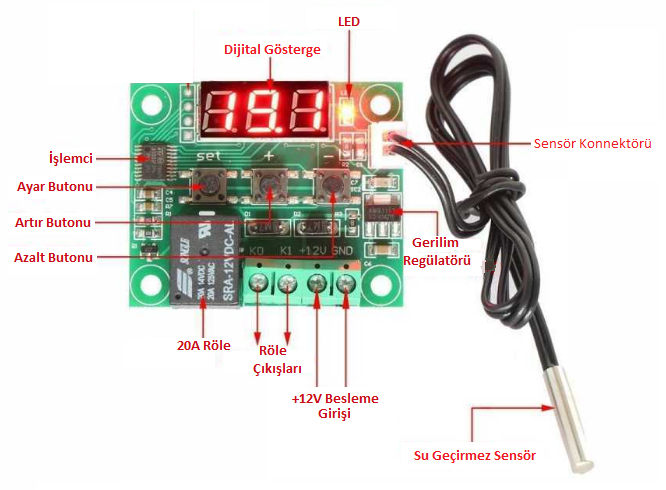

Su geçirmez ve dayanıklı sıcaklık sensörü ile akvaryum, kuluçka, buzdolabı termostatı ve civciv gelişim kafesi gibi sert koşullarda çalışması gereken projelerde kullanabilirsiniz. Kullanım şeklini aşağıda görebilirsiniz. Sensörün okuduğu sıcaklık değeri nem oranına göre değişiklik gösterebilir. Bu yüzden kesin ölçüm için kalibre etmenizi öneririz.
W1209 Dijital Termostatlı Röle Kullanımı:
Set butonuna bir kere bastığınızda ekran yanıp sönmeye başlayacaktır. Rölenin hangi sıcaklığa ulaştığında kontaklarını açmasını istiyorsanız + ve - butonlarına basarak ayarlayabilirsiniz.
Set butonuna uzun bastığınızda ana menüye girersiniz. P0-P6 menüleri arasında + ve - butonlarıyla geçiş yapabilirsiniz. İstediğiniz menüye girmek için set butonuna bir kez basmanız gerekir. Menüye girdikten sonra değeri ayarlamak için yine +/- butonlarını kullanmanız gerekmektedir. bir süre bekledikten sonra veya set'e basarak geri dönebilirsiniz veya uzun basarak menüden çıkabilirsiniz. P0-P6 menülerinin işlevleri aşağıdaki gibidir:
P0 : Soğutma / Isıtma; Aralık: C/H; Default: C
P1 : Gecikme ayarı; Aralık:0.1-15; Default: 2
P2 : En yüksek sıcaklık; Aralık:110°C; Default: 110
P3: En düşük sıcaklık; Aralık:-50°C; Default: -50
P4 :Sıcaklık Düzeltmesi(kalibrasyon); Aralık:-7/7°C; Default: 0°C
P5: Gecikme başlangıç zamanı; Aralık:0-10 DK; Default: 0
P6: Tuş Sesi Anahtarı; Aralık: 0-110; Default: Kapalı
Örnek ayar: Set butonuna uzun bastığımızda ekranda P0 yazar. "+" butonuna 6 kere bastığımızda P6 yazar ve set'e basarak P6 menüsüne gireriz. Default ayarı 110 olduğundan ekranda 110 yazar. "-" butonuyla değeri 40'a düşürüp set'e uzun basarak ayarı yapmış oluruz. Böylece sıcaklık 40 dereceye ulaştığında buzzer ötmeye başlayacaktır.
Özellikler:
·Ölçüm aralığı: -50 ile 110°C

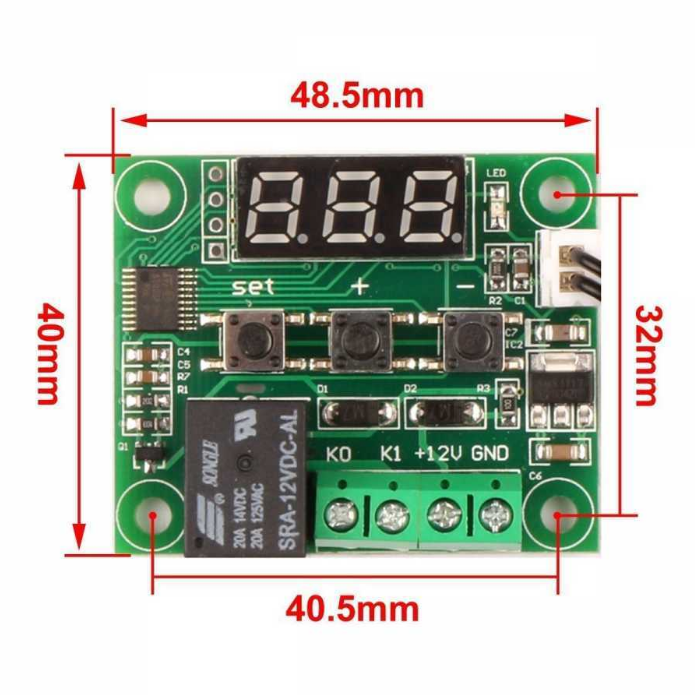

·Boyutlar: 48.5mm x 40mm
·Sıcaklık kontrol modu: Açık/kapalı
·Hassasiyet: -9.9~99.9 arası 0.1°C, diğer aralıklarda 1°C
·Kontrol hassasiyeti: 0.1°C
·Histeresis hassasiyeti: 0.1°C
·Yenileme süresi: 0.5sn
·Yüksek sıcaklık koruması: 0-110°C
·Besleme gerilimi: 12VDC
·Sabit durumda akım: 35mA
·Röle çekiliyken akım: 65mA
·Çıkış: 20A röle
·Sensör: NTC tipi (10k %0.5) su geçirmez
·Çalışma koşulları: -10 ~ 60 ℃, 20% -85% nem
