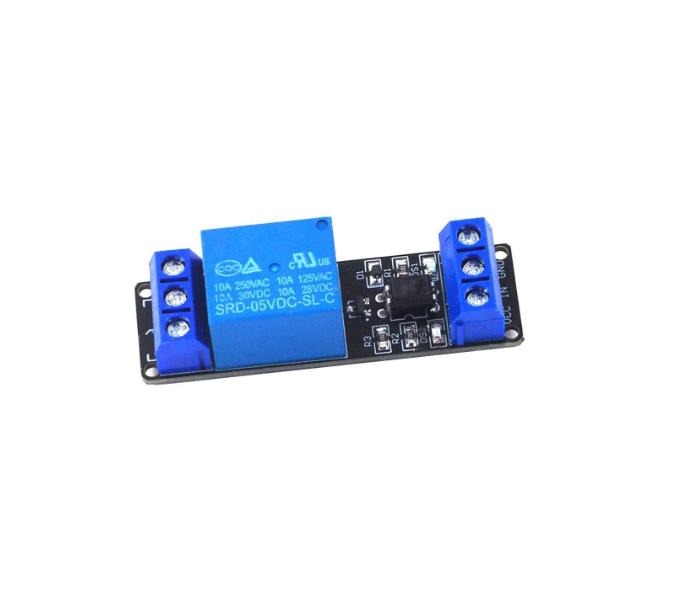

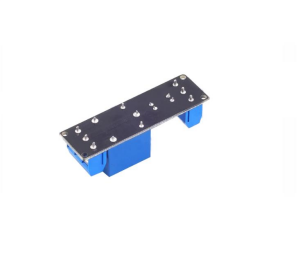

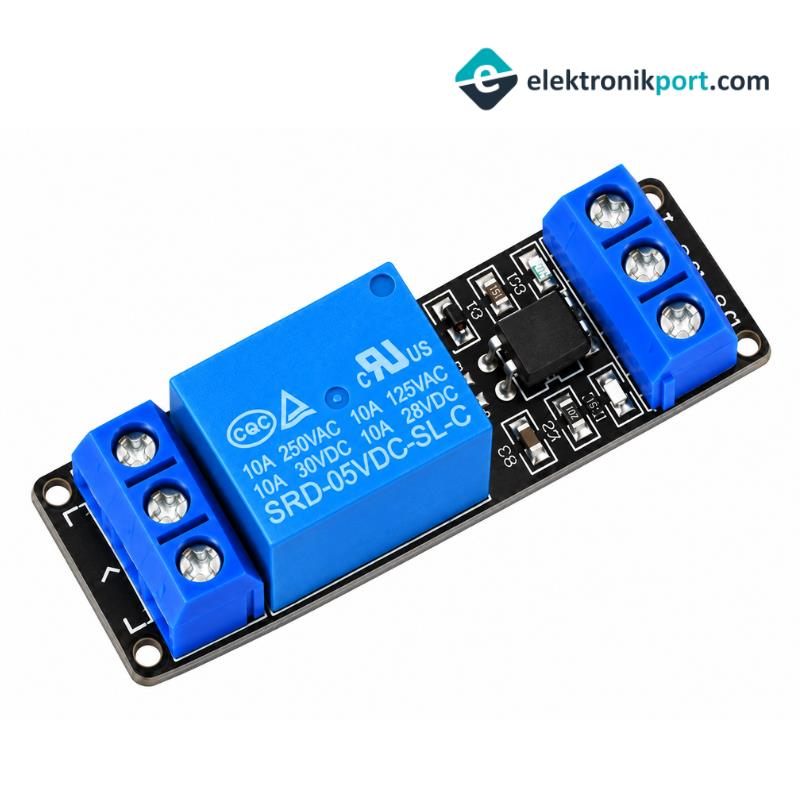

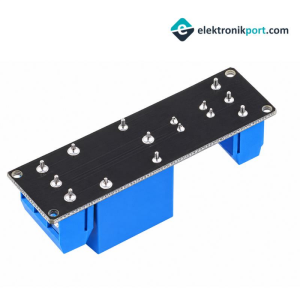

1 Kanal 5V Röle Modülü Gösterge Girişli

Modül açıklaması:
Modül orijinal yüksek kaliteli röle, normalde açık arayüz maksimum yük benimser: AC 250V/10A, doğrudan 30V/10A;
SMD optocoupler izolasyon, güçlü sürüş yeteneği, istikrarlı performans; Tetik akımı 5mA;
Kontrol hattı bozuk olsa bile hataya dayanıklı tasarım, röle hareket etmeyecek;
Güç göstergesi (yeşil), röle durum göstergesi (kırmızı)
Arayüz tasarımı kullanıcı dostu ve tüm arayüzler çok uygun olan terminal bloğu üzerinden doğrudan bağlanabilir

Iki modül arayüzü:
1. DC +: güç kaynağının pozitif kutbuna bağlayın (3.3V)
2. DC-: güç kaynağının negatif kutbuna bağlayın
3. IN: düşük seviye kontrolü röle çekme

Röle çıkışı:
1. NO: röle normalde açık arayüz, röle kapatmadan önce askıya alınır ve kapandıktan sonra COM ile kısa devre yapılır
2. COM: röle ortak arayüzü
3. NC: röle normalde kapalı arayüz, röle çekilmeden önce COM ile kısa devre ve çekildikten sonra kilitlenir
