Diyotlar genellikle çok yüksek frekanslarda (200 kHz –2 MHz arası) gerilim yönünün değiştirilmesine karşılık veremezler. Yaniiletimden yalıtıma , yalıtımdan iletime kolay ve hızlı geçemezler. Buradadevreye Schottky (Şotki) diyotlar giriyor. Şotkidiyotlar normal diyotun n ve p maddelerinin birleşim yezeyinin altın, gümüşveya platinle kaplanmasından meydana gelmiştir. Birleşim yüzeyi platinlekaplanarak ortadaki nötr bölge inceltilmiş ve akımın nötr bölgeyi aşması kolaylaştrılmıştır.Normal diyotlar 0.6–1.7 volt arasında iletime geçerken şotki diyotlar 0.15–0.45volt arasında iletime geçiyor. Hızlı tepki vermesinden dolayı güç konverter(power converter) devrelerinde ve birçok güç kaynağı devresinde kullanılır. RFdedektörlerde ve mixerlerde devrenin en önemli elemanlarından biridir. Budevrelerde 50GHz gibi çok yüksek frekanslada çalışır.

Schottkydiyodun dezavantajları 50 V gibi bir ters gerilime kadarçalışabilmeleri ve aşırı ısınmalarıdır. Özel olarak 200V a kadar çalışanSchottky diyotlarda üretilmiştir.

Schottky (Şotki) adını Alman fizikçi Walter H. Schottky den alıyor.

Özellikler

· Üretici: Fairchild-Semiconductor

· Diyot tipi: Schottky

· Voltaj - ters DC (Vr) (Max) 40V

· Akım - ortalama doğrultulan (Io) 1A

· Voltaj – İleri (Vf) (en fazla) @ If 600mV @1A

· Hız Hızlı iyileşme =< 500ns, > 200mA (Io)

· Ters iyileşme süresi (trr) -

· Akım - Ters sızıntı @ Vr 500µA @ 40V

· Kapasitans @ Vr, F 110pF @ 4V, 1MHz

· Montaj tipi: Deliğe

· Paket tipi: DO-204AL, DO-41, Axial

· Çalışma sıcaklığı: -65°C ~ 125°C

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

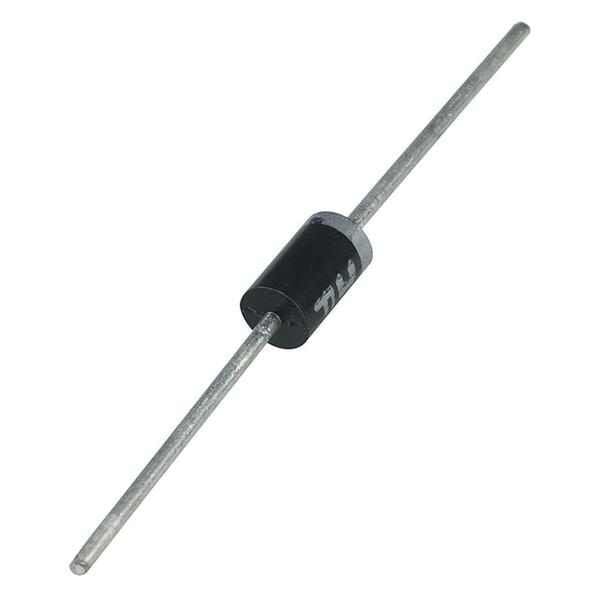

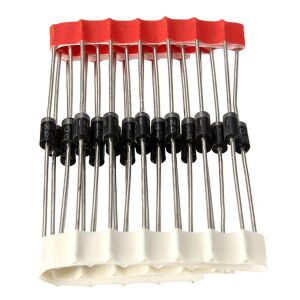

1N5819 Shottky Diyot 40V 1A (10 Adet)
