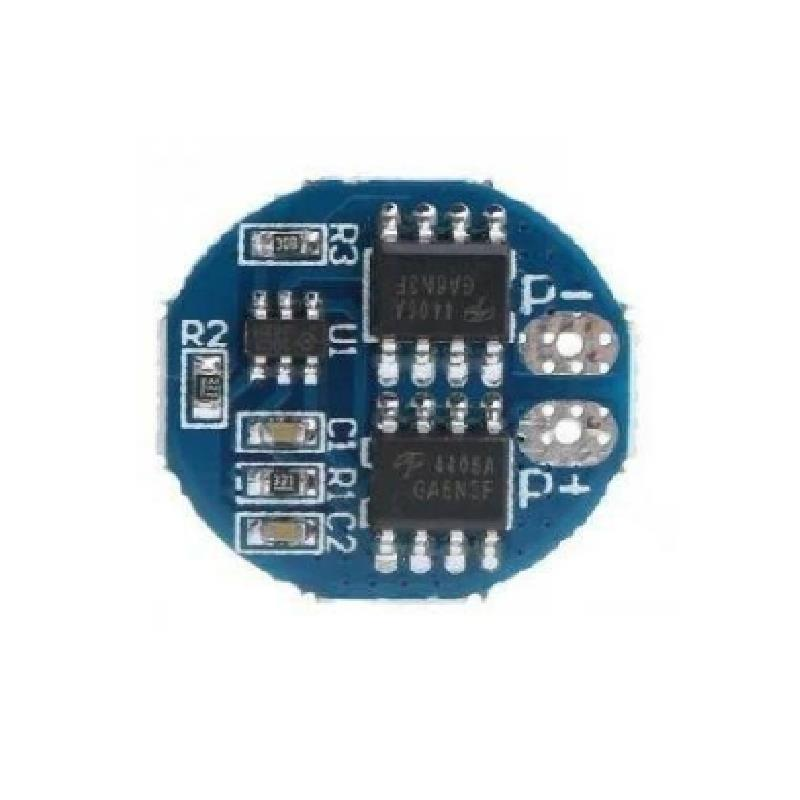

2S 5A 8,4V BMS Koruma Kartı Lityum Batarya 18650 Li-ion Lipo Protection Module

2S 5A Lityum Batarya BMS Koruma Kartı

2 Adet 18650 pil için uygundur. Pil şarj etmez. Pil koruması içindir. Balans görevini üstlenir.

Özellikler:

2 Adet seri lityum pil için koruma devresi.

Aşırı şarj koruması.

Aşırı deşarj koruması.

Kısa devre koruması.

Aşırı akım akma koruması.

Aşırı şarj voltajı: 4.25 – 4.35V ±0.05V

Aşırı deşarj gerilimi: 2.3 – 3.0V ±0.05V

Maksimum sürekli şarj akımı: 5A

Boyut: Çap 17,5 mm

B+ Pil + bağlantısı

B-  Pil – bağlantısı

BM Pil 1 ve Pil 2 arasındaki bağlantı

P+ Şarj ve yük bağlantısı için ortak nokta. Pozitif uç bağlanır.

P-  Şarj ve yük bağlantısı için ortak nokta. Negatif uç bağlanır.

Özellikler:

 Yüksek hassasiyetli voltaj algılama devresi;

 Yüksek voltaj cihazı kullanarak şarj terminali;

 Dahili üç kademeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2, yük kısa devresi);

 MOS transistör batarya şarjını ve deşarjını kontrol edebilir;

 Düşük bekleme akımı tüketimi.

Parametre:

Kısa devre koruması: korunabilir, şarj kurtarma gerekli

Aşırı şarj koruması

Aşırı deşarj koruması

Aşırı akım koruması

Şarj voltajı: 8,4V-9V

Aşırı Şarj Algılama Gerilimi: 4,25V - 4,35V ± 0,05V

Aşırı Boşalma Algılama Gerilimi: 2,3V - 3,0V ± 0,05V

Maksimum Çalışma Sürekli Akımı: 5A

Maksimum tepe akımı: 7A

Küçük akım: 10uA'dan az

Yaşam döngüsü: 50000 saatten fazla

Dahili Direnç: 300m'den az

Çalışma sıcaklığı: -40 --- +50 ℃

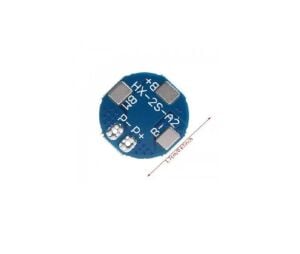

Ebat: 17.5mm x 17.5mm x 3.2mm

Lehim ortak açıklaması:

B + akü pozitif kutbuna bağlı;

B- akünün negatif kutbuna bağlı;

BM, batarya 1 ve batarya 2 arasındaki bağlantı noktasına bağlanır.

P +, şarj / deşarj terminalinin pozitif terminaline bağlanır (şarj terminali / deşarj terminali paylaşılır)

P- Şarj / deşarj terminalini negatif bağlayın (şarj / deşarj terminalinde ortaktır).
