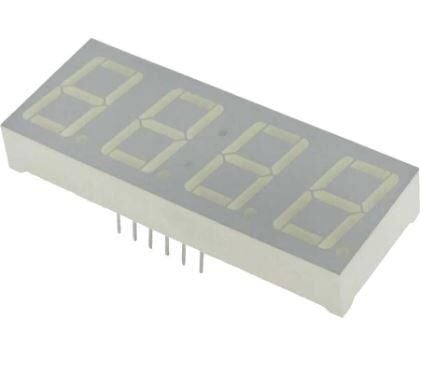

0,56 inç 4'lü 7 Segment Display 4 Digit 12 pin - Ortak Katot
0,56 inç 4'lü 7 Segment Display 4 Digit 12 pin - Ortak Katot
Teknik Özellikler
· Ekran tipi: 7 segment LED gösterge
· Hane sayısı: 4 digit (4 hane)
· Gösterge Yapısı: 7 Segment + Decimal Point (DP)
· Bağlantı tipi: Ortak katot

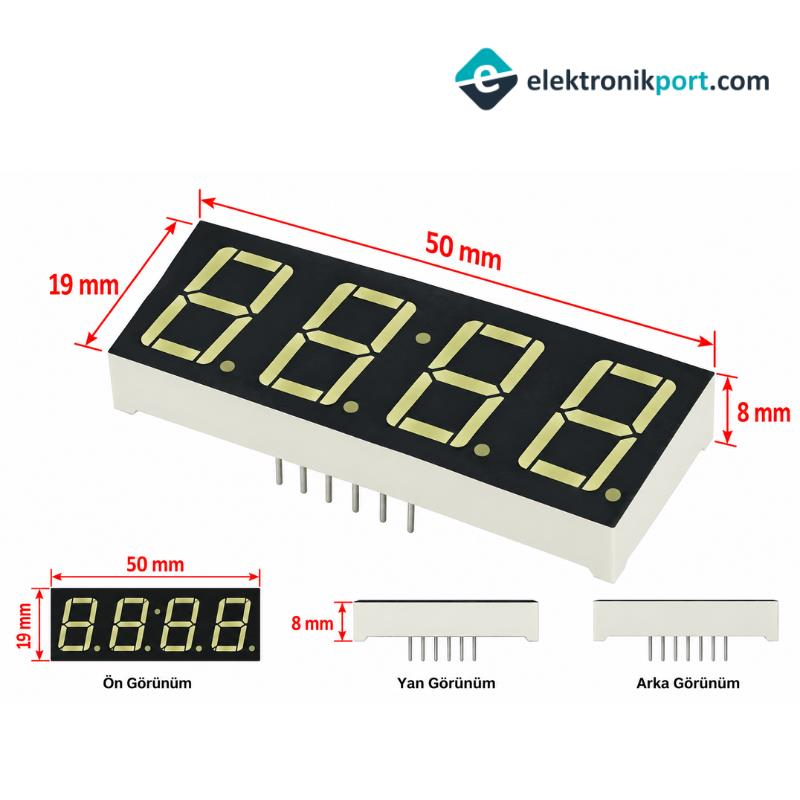

· Gövde Uzunluğu: 50mm
· Gövde Genişliği: 19mm
· Kalınlık: 8mm(Bacaklar hariç)
· Pin aralığı: 2,54mm
· Pin Sayısı: 12 Pin
· Pin Dizilimi: 6 + 6, çift sıra
· Montaj Tipi: THT / Delik montaj
· Segment yapısı: Her hanede 7 segment ve bir ondalık nokta
· Ön yüz rengi: Siyah
· Sürme Şekli: Multiplex sürmeye uygun
· Segment Bağlantıları: A, B, C, D, E, F, G ve DP
· Hane Kontrolü: D1, D2, D3, D4
· Montaj tipi: PCB üzerine delik içi (THT) lehimleme
· Sürme yöntemi: Hanelerin sırayla etkinleştirildiği çoklama (multiplex) yöntemiyle kullanılabilir.
· Kontrol: Uygun sürücü devresiyle Arduino, ESP32 ve diğer mikrodenetleyiciler üzerinden kontrol edilebilir.
· Akım sınırlama: Segment bağlantılarında uygun akım sınırlama dirençleri kullanılmalıdır.
· Kullanım alanları: Saat, sayaç, kronometre, sıcaklık göstergesi ve sayısal ölçüm devreleri
Paket İçeriği:
· 1 Adet 0,56 inç 4'lü 7 Segment Display 4 Digit 12 pin - Ortak Katot
