4S 4A 16V BMS Koruma Kartı Lityum Batarya 18650 Li-ion Lipo Protection Module
Stoktan Hızlı Gönderi
14,56 TL den başlayan taksitlerle!
Taksit Seçenekleri
Kategori
Marka
Stok Kodu
BP-76
EPR.Code
20295
Fiyat
93,30 TL + KDV
Ürünün Fiyatı
93,30 TL + KDV
KDV DAHİL: 111,96 TL
ana IC orijinal kullanır " Ricoh " ithal bileşenleri.
abartma, aşırı deşarj, aşırı akım, kısa devre koruması,
çeşitli şekillerde çeşitli kapasitelerde için 3.7 V lityum piller.
japonya koruma IC, VISHAY, AOS, IR ve diğer yüksek kaliteli MOSFET, FR-4
plaka düşük sıcaklık katsayısı, tasarım, ince işçilik, test ve kapsamlı.
kompakt, için uygun birçok gereksinimleri son derece entegre,
düşük maliyetli uygulamalar performans gereksinimleri geniş bir yelpazede karşılamak için
mutlak güvenliğini ve güvenilirliğini sağlamak için pil paketi.

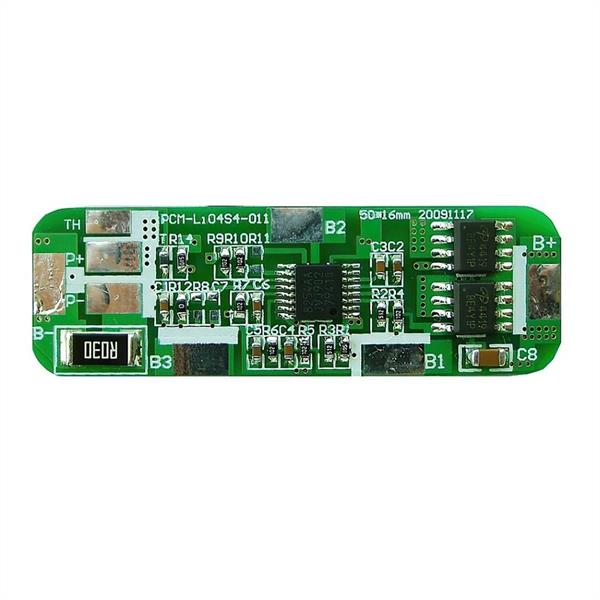

koruma kurulu cihaz açıklama:
bileşenleri için japonya'nın S-8254AAG koruma çip; Hakiki Bandai amerika'nın AO4407 * 2 adet;
koruma kurulu cihaz açıklama:
bileşenleri için japonya'nın S-8254AAG koruma çip; Hakiki Bandai amerika'nın AO4407 * 2 adet;
çip korumak yanı sıra Ricoh R5431 serisi.
lityum pil koruma kurulu nitelikleri:
modeli: HH-P3-10.8
boyutlar: 48*15*1.0mm
şarj voltaj aralığı: 4.25-4.35v ± 05 v
aşırı deşarj voltaj aralığı: 2.3-3.0 v ± 0.05 v
çalışma sıcaklığı:-40 --- + 50 c
saklama koşulları:-40-+ 80 c
maksimum çalışma akımı: 4-5A
maksimum anlık akım: 6-7A
hareketsiz Akım: az 6uA
direnç: az 45m?
etkili ömrü: fazla 50,000 saat
kısa devre koruması: korumak, şarj edilmesi gerekir kurtarma
uygun için: 4 packs 18650 lityum pil 14.8 V 16.8 V
ana fonksiyonlar ve özellikler: şarj koruması, aşırı deşarj koruması,
lityum pil koruma kurulu nitelikleri:
modeli: HH-P3-10.8
boyutlar: 48*15*1.0mm
şarj voltaj aralığı: 4.25-4.35v ± 05 v
aşırı deşarj voltaj aralığı: 2.3-3.0 v ± 0.05 v
çalışma sıcaklığı:-40 --- + 50 c
saklama koşulları:-40-+ 80 c
maksimum çalışma akımı: 4-5A
maksimum anlık akım: 6-7A
hareketsiz Akım: az 6uA
direnç: az 45m?
etkili ömrü: fazla 50,000 saat
kısa devre koruması: korumak, şarj edilmesi gerekir kurtarma
uygun için: 4 packs 18650 lityum pil 14.8 V 16.8 V
ana fonksiyonlar ve özellikler: şarj koruması, aşırı deşarj koruması,
kısa devre koruması, aşırı akım koruma.
koruyucu plaka japonya'nın Ricoh kullanarak şarj edilebilir lityum demir fosfat pil koruma IC;
1) yüksek doğruluk gerilim algılama devresi;
2) yüksek gerilim cihazları kullanarak şarj terminali;
3) Dahili üç aşamalı aşırı akım algılama devresi (aşırı akım 1, akım 2, yük kısa devre);
4) MOS transistör tarafından kontrol edilebilir bir pil şarj ve deşarj;
5) düşük bekleme akımı tüketimi.
koruyucu plaka japonya'nın Ricoh kullanarak şarj edilebilir lityum demir fosfat pil koruma IC;
1) yüksek doğruluk gerilim algılama devresi;
2) yüksek gerilim cihazları kullanarak şarj terminali;
3) Dahili üç aşamalı aşırı akım algılama devresi (aşırı akım 1, akım 2, yük kısa devre);
4) MOS transistör tarafından kontrol edilebilir bir pil şarj ve deşarj;
5) düşük bekleme akımı tüketimi.
fonksiyonu ve Uyarı:

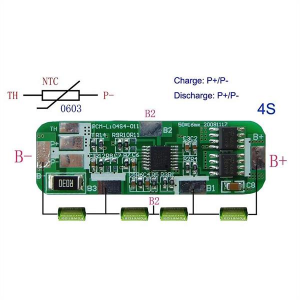

1, lityum pil koruma kurulu ile bağlantı şemasına göre bağlantı,
pil voltajı abartma ve aşırı deşarj gerilimi arasındaki gerilim,
ve P +, P-1 İkinci şarj, P + ve P-çıkış gerilimi akü gerilimi.
2, pil şarj fonksiyonu: P + ve P-arasında artı şarj pili şarj etmek,
2, pil şarj fonksiyonu: P + ve P-arasında artı şarj pili şarj etmek,
akü voltajı şarj abartma algılama gerilimi (4.25 ± 025 V),
koruma devresi şarj yolu kesmek için, overcharge koruma elde etmek.
3, pil aşırı deşarj koruması: P + ve P-arasında bağlı yük aküye deşarj
3, pil aşırı deşarj koruması: P + ve P-arasında bağlı yük aküye deşarj
aşırı deşarj gerilim akü voltajı düşer (2.7?0.05 V), koruma devresi,
deşarj yolu kapalı kapattı ulaşmak için aşırı deşarj koruması.
4, kısa devre koruması: Zaman P + ve P-kısa devre koruma devresi 5-50uS hızla hareket edecek,
4, kısa devre koruması: Zaman P + ve P-kısa devre koruma devresi 5-50uS hızla hareket edecek,
kesti erişim, kısa devre koruması.
5, aşırı akım koruma fonksiyonu: Zaman V-terminal gerilimi (0.15 ± 0.02 V),
5, aşırı akım koruma fonksiyonu: Zaman V-terminal gerilimi (0.15 ± 0.02 V),
koruma devresi 6.7-13.9 ms içinde hızla hareket edecek, kesti erişim, aşırı akım koruma.
