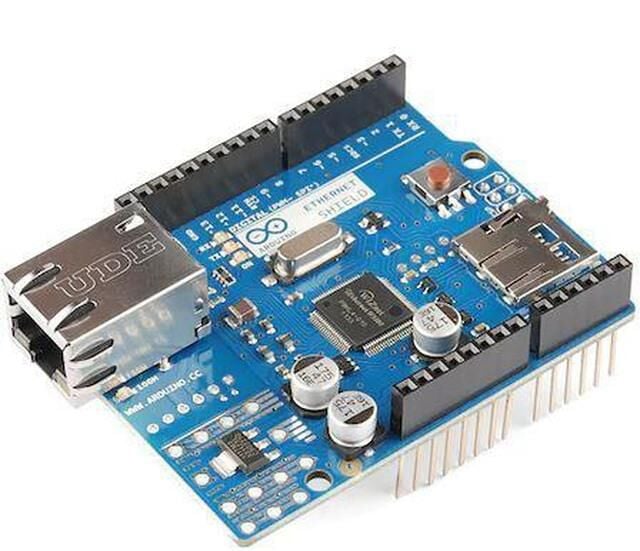

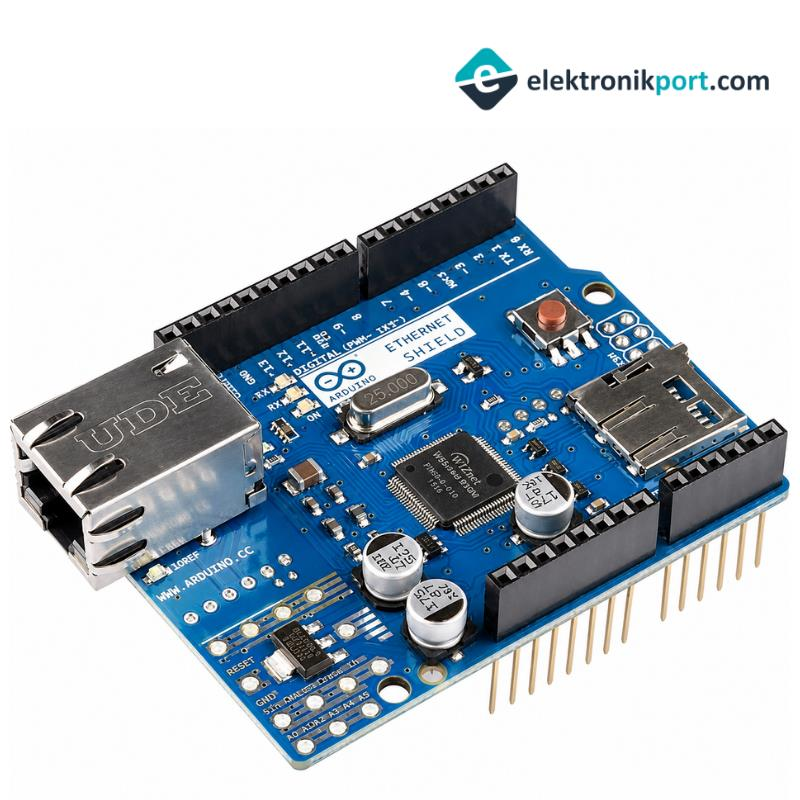

Arduino Ethernet Shield Wiznet W5100

Arduino Ethernet Shield Wiznet W5100

ÜRÜN ÖZELLİKLERİ

Arduino kartları için hazırlanmış, ethernet üzerinden internet bağlantısı sağlar. Wiznet W5100 entegresini barındıran bu kart hem TCP hem de UDP uyumludur. Arduino Ethernet Shield 4 eş zamanlı soket bağlantısına kadar destekler. Shield üzerindeki RJ45 ethernet soketine ethernet kablosunu taktıktan sonra, Arduino ethernet kütüphanesi kullanarak hızlı bir şekilde Arduino'yu internete bağlayabilirsiniz. Kart üzerinde mikro-SD kart yuvası vardır. Bu sayede çeşitli bilgileri mikro-SD kart üzerine yazabilir ve okuyabilirsiniz. Bu şekilde hafıza ihtiyacınız karşılanmış olur.

Dikkat edilmesi gereken bir nokta W5100 ve mikro-SD kart aynı SPI hattını kullandığı için aynı anda sadece biri aktif olmaktadır. Eğer iki haberleşme aynı anda yapılacak ise kullanılan kütüphanenin ortak olmasına dikkat edilmelidir. Aynı anda ikisi kullanılmayacaksa, kullanmadığınız kısmı kapatmak gerekmektedir. Mikro-SD kartı kapalı konuma getirmek için 4. pini çıkış olarak gösterip bu pinden 5 Volt çıkış vermeniz gerekmektedir. W5100'ü kapalı hale getirmek için ise 10. pini çıkış olarak gösterip 5 Volt çıkış vermeniz gerekmektedir.

Shield RESET butonu bulunmaktadır ve buton hem W5100 entegresini hem de Atmega328 entegresini resetler. Shield çalışırken anlık çalışma durumunun anlaşılmasına yardımcı olan bazı bilgilendirici LED'ler vardır:

PWR: karta ve Shield'a güç geldiğini gösterir

LINK: bir ağın bulunduğunu gösterir; shield veri alıp gönderirken yanıp söner.

FULLD: ağ bağlantısının full deuplex olduğunu gösterir.

100M : 100 Mb/s kapasiteli bir ağa bağlanıldığını gösterir

RX: shield veri alırken yanıp söner

TX: shield veri gönderirken yanıp söner

Üzerinde INT yazılı olan jumper aktif edilerek Arduino board'un W5100 entegresinden kesme (interrupt) alması ve interrupt-driven proramlar oluşturmak mümkün kılınabilir.
