Arduino Nano 33 IoT, mevcut cihazları geliştirmek (ve yenilerini oluşturmak) için IoT'nin bir parçası olmak ve pico-ağ uygulamaları tasarlamak için en kolay ve en ucuz giriş noktasıdır. İster ofisinize veya ev yönlendiricinize bağlı bir sensör ağı oluşturmaya çalışıyor olun, ister bir cep telefonuna veri gönderen bir BLE cihazı oluşturmak istiyorsanız, Nano 33 IoT, temel IoT uygulamalarının çoğu için tek durak çözümünüzdür. senaryolar.

Kartın ana işlemcisi, düşük güçlü bir Arm® Cortex®-M0 32-bit SAMD21'dir. WiFi ve Bluetooth® bağlantısı, 2.4GHz aralığında çalışan düşük güçlü bir yonga seti olan u-blox'un bir modülü olan NINA-W10 ile gerçekleştirilir. Bunların yanı sıra Microchip® ECC608 kripto çipi ile güvenli iletişim sağlanmaktadır. Bunun yanı sıra, bu kartı basit titreşimli alarm sistemleri, adım sayarlar, robotların göreli konumlandırması vb. için mükemmel yapan 6 eksenli bir IMU bulabilirsiniz.

WiFi ve Arduino IoT Bulutu

Arduino'da bir WiFi ağına bağlanmayı bir LED'in yanıp sönmesini sağlamak kadar kolay hale getirdik. Kartınızı mevcut herhangi bir WiFi ağına bağlayabilir veya kendi Arduino Erişim Noktanızı oluşturmak için kullanabilirsiniz. Nano 33 IoT için sağladığımız belirli örneklere WiFiNINA kitaplığı referans sayfasından bakılabilir .

Tahtanızı, diğerlerinin yanı sıra Arduino'nun da dahil olduğu farklı Bulut hizmetlerine bağlamak da mümkündür.

Bluetooth® ve BLE

Nano 33 IoT'deki iletişim yonga seti, hem BLE hem de Bluetooth® istemcisi ve ana bilgisayar cihazı olabilir. Mikrodenetleyici platformları dünyasında oldukça benzersiz bir şey.

Teknik özellikler

Arduino Nano 33 IoT, SAMD21 mikro denetleyicisine dayanmaktadır.

Mikrodenetleyici	SAMD21 Cortex®-M0+ 32bit düşük güçlü ARM MCU
Radyo modülü	u-blox NINA-W102
Güvenli Öğe	ATECC608A
Çalışma gerilimi	3.3V
Giriş Voltajı (sınır)	21V
I/O Pin Başına DC Akımı	7 mA
Saat hızı	48MHz
CPU Flaş Bellek	256KB
SRAM	32KB
EEPROM	Yok
Dijital Giriş/Çıkış Pinleri	· 14
PWM Pinleri	· 11 (2, 3, 5, 6, 9, 10, 11, 12, 16 / A2, 17 / A3, 19 / A5)
UART	· 1
SPI	· 1
I2C	· 1
Analog Giriş Pinleri	· 8 (ADC 8/10/12 bit)
Analog Çıkış Pinleri	1 (DAC 10 bit)
Harici Kesintiler	Tüm dijital pinler (tüm analog pinler aynı zamanda ara giriş pinleri olarak da kullanılabilir, ancak yinelenen kesme numaralarına sahip olacaktır)
LED_BUILTIN	13
USB	SAMD21 İşlemcide Yerel
IMU	LSM6DS3 ( veri sayfası )
Uzunluk	45 mm
Genişlik	18 mm
Ağırlık	5 gr (başlıklı)

Programlama ve Hata Ayıklama Bağlantı Noktası

Kartın alt tarafında, haberleşme modülünün altında 100 mil aralıklı 3x2 test pedleri olarak hata ayıklama sinyalleri düzenlenmiştir. Pin 1, USB konektörü solda ve test pedleri sağda olacak şekilde sol alttakidir. Tam yapılandırma için indirilebilir pinout şemasını kontrol edin.

Nina Modül Pimlerinin Kullanılabilirliği

NINA W102 pinlerinden bazıları 15+15 pinli başlıklara/pedlere bağlıdır ve modülün ESP32'si tarafından doğrudan çalıştırılabilir; bu durumda SAMD21'e karşılık gelen pinlerin uygun bir şekilde üç ifadeli olması gereklidir. Aşağıda bu tür sinyallerin bir listesi bulunmaktadır:

SAMD21 Pimi	SAMD21 Kısaltma	NINA Pimi	NINA Kısaltma	Başlık Açıklaması
48	PB03	8	GPIO21	A7
14	PA09	5	GPIO32	A6
8	PB09	31	GPIO33	A5 / SCL
7	PB08	35	GPIO5/GPIO19	A4 / SDA

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

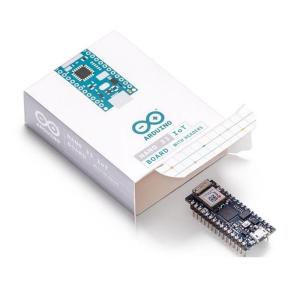

Arduino Nano 33 IoT (Headers) (Orijinal)
