Enkoder (Döner Kodlayıcı), algılanan hareket karşılığında elektriksel sinyal üreten elektromekanik bir cihaz olarak adlandırılabilir. Bağlı olduğu milin, dönme veya öteleme hareketini, manyetik, mekanik, dirençli ve optik teknolojiler sayesinde algılayan ve algılanan bu verilerden sayısal elektrik sinyali üretip, analog veya dijital çıktı veren elektromekanik cihazlardır. Yüksek hassasiyet gerektiren projelerde bir motorun konumunu, dönüş yönünü, hareket hızını, bulunduğu ekseni elektriksel sinyale dönüştürerek kullanıcıya sunuyor. Enkoderler, farklı kullanım amaçlarına göre, doğrusal enkoder (lineer encoder) ve döner enkoder (rotary encoder) şekilde olmak üzere tipleri bulunmaktadır.

Kullanım avantajları sayesinde en çok tercih edilen ve yaygın kullanılan Optik Algılamalı Enkoder, cihaz içindeki optik kaynak sayesinde, yansıtılan ışığın kesintisine bağlı olarak elektriksel sinyal üretir.

Kullanım Alanları:

Endüstriyel Projeler, Otomasyon Sistemleri, CNC Makineleri, Medikal Cihazlar, Neredeyse Tüm Motor Kontrol Sistemleri...

Artımlı Optik Döner Enkoder Teknik Özellikleri:

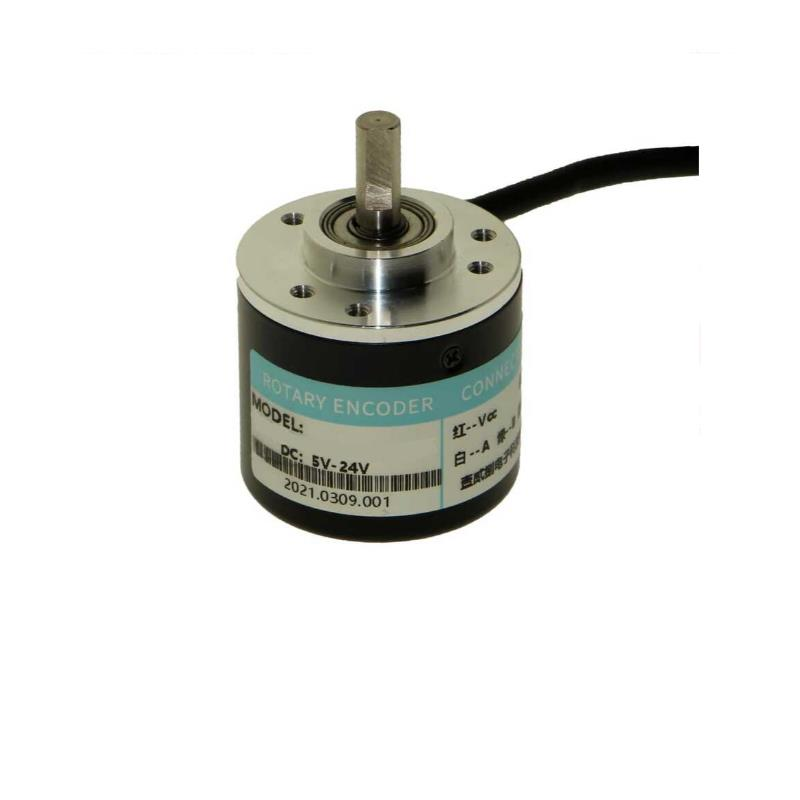

Parça Numarası: E38S6G5-360B-G24N
360 p/r (Tek fazlı 360 darbe/R, İki fazlı 4 frekansın 1440 darbeye iki katına çıkarılması)
Güç kaynağı: DC5-24V

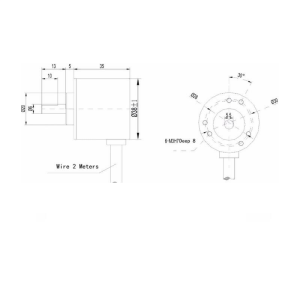

Şaft: 6*13mm
Boyut: 38*35,5 mm
Çıkış: AB 2 fazlı çıkış dikdörtgen ortogonal darbe devresi, NPN açık kollektör çıkış tipi için çıkış
Maksimum mekanik hız: 5000 R/dak
Tepki frekansı: 0-20KHz

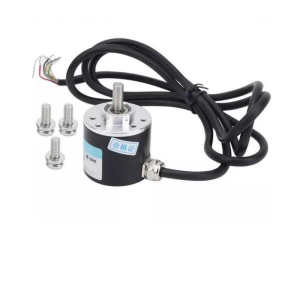

Kablo uzunluğu: 1,5 metre
Uyarı: AB 2 fazlı çıkış, VCC'ye doğrudan bağlanmamalıdır, aksi takdirde, farklı partiler nedeniyle çıkış triyotunu yakar ve terminale sahip olmayabilir.

Bağlantı:

· Yeşil = A fazı, beyaz = B fazı, kırmızı = Vcc gücü +, siyah = V0 GND
