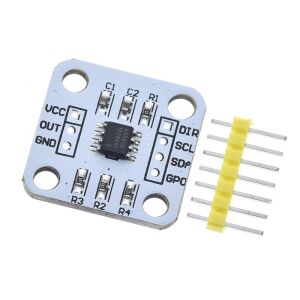

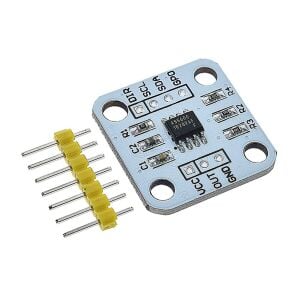

12 bit çözünürlüğe sahip bir AS5600 manyetik sensörü ile yapılmıştır. Dönme açısının temassız ölçümüne izin verir. Modülün bir analog çıkışı ve I2C haberleşme portu bulunmaktadır. Sensör çıkış aralığı 0 ile 360 derece arasındadır. Sıfır açısını (başlangıç konumu) ve maksimum açıyı (durma konumu) programlayarak daha küçük bir çıkış aralığı tanımlamak da mümkündür.

Teknik Özellikleri:

AS5600 entegre
Temassız açı ölçümü
Çalışma Voltajı: DC 3,3 V /5 V
Akım: 100mA
Düşük güç çalışma modu
Yüksek güvenilirlik ve stabilite
IIC haberleşme arayüzü
Kolay programlanabilir.
Programlanabilen başlatma ve durdurma konumları 18 ° ila 360 °
Açı Aralığı: 0C - 360C
Seçilebilir Çıkış: Analog ( Ratiometric ) veya Dijital ( PWM Kodlanmış )
Yüksek Çıkış Çözünürlüğü: 12 bit DAC
Çalışma sıcaklığı: -40 ° C ile 125 ° C arası

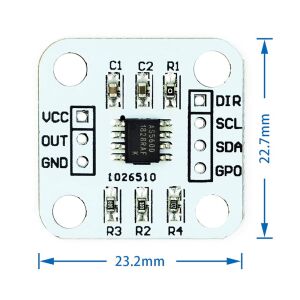

Boyutlar: 23 x 23 mm

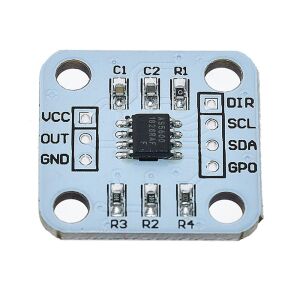

Pin Açıklamaları:

VCC: 3.3V 5V
GND: Güç Topraklaması
OUT: PWM / Analog Voltaj Çıkışı
DIR: Dönüş Yönü
SCL: iletişim Saati Hattı
SDA: Veri İletişim Hattı
GPO: Mod Seçimi

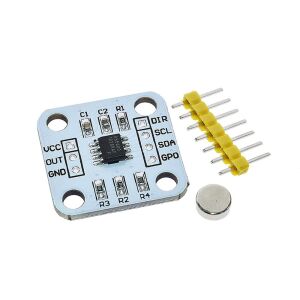

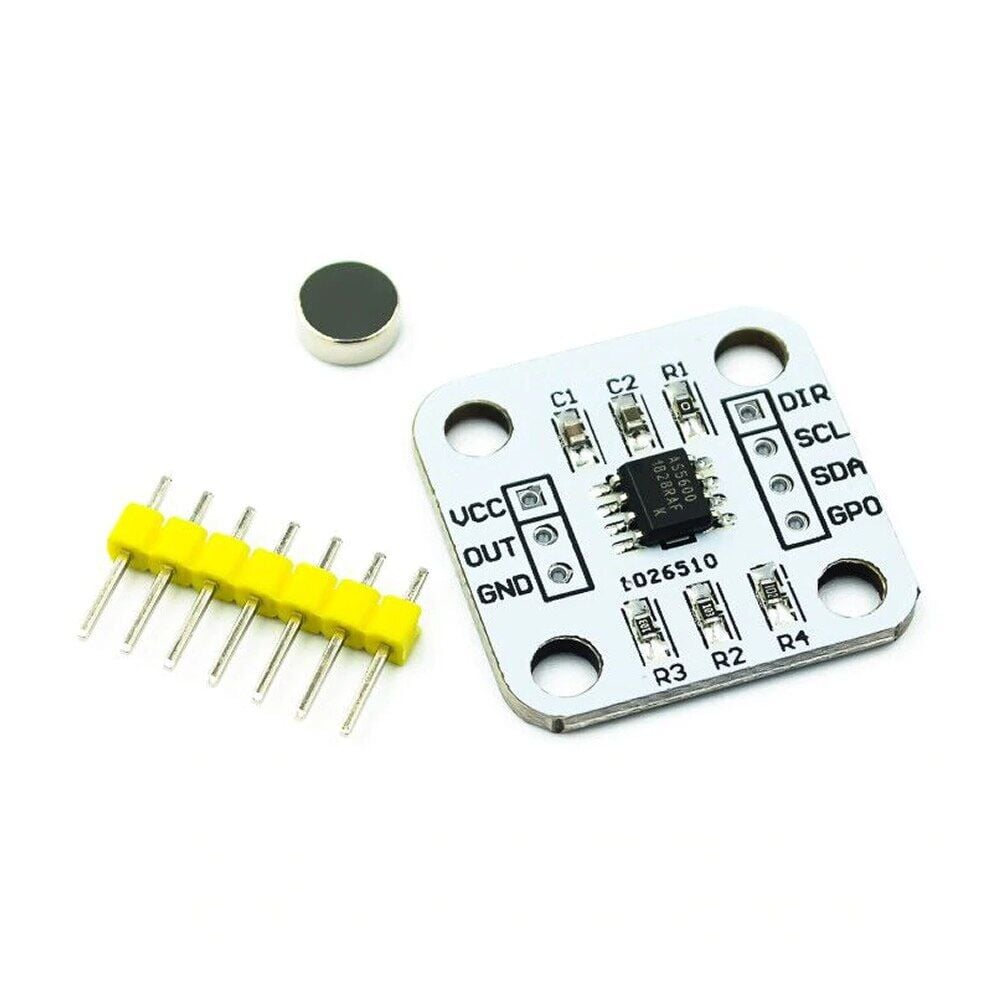

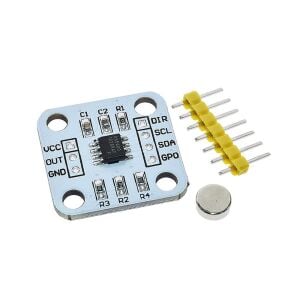

Paket İçeriği:

1 Adet AS5600 Manyetik İndüksiyon Açı Ölçüm Modülü
1 Adet 7 Pin Header
1 Adet Mıknatıs
