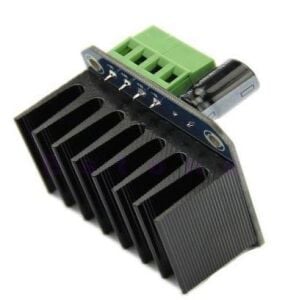

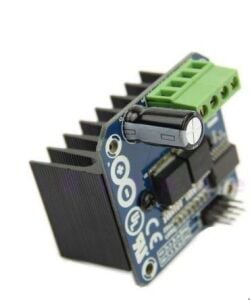

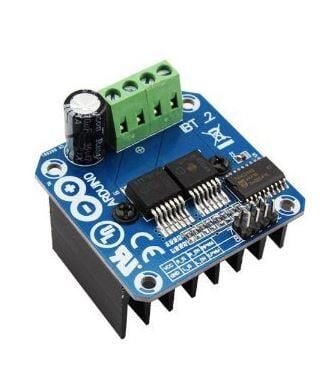

BTS7960B motor sürücü kartı sumo ve arazi robotlarında kullanılan, yüksek güçlü ve yüksek akım verebilen sürücü kartıdır. 28V'a kadar olan besleme gerilimi altında çalışabilen motor sürücü kartı, 20 ampere kadar akım çeken motorların kontrolünde kullanılabilir.

Arduino başta olmak üzere bir çok mikrodenetleyeci platformu ile rahatlıkla kontrol edilebilmektedir. Ürün üzerindeki pasif soğutucu yeterli soğutmayı yaptığından başka soğutucuya gerek yoktur. Ölçüleri 50mm x 50mm x 43mm'dir.

Motor ve besleme bağlantıları;

- B+ : Besleme Gerilimi (28V'a kadar)
- B- : Besleme Toprağı
- M+ : Motor+ Ucu
- M- : Motor- Ucu

Kontrol Pinleri;

- VCC: +5 VDC
- GND: Toprak Bağlantısı
- IS1,IS2: Akım Test Pinleri
- EN1,EN2: PWM girişleri
- IN1,IN2: Motor yön kontrol pinleri
