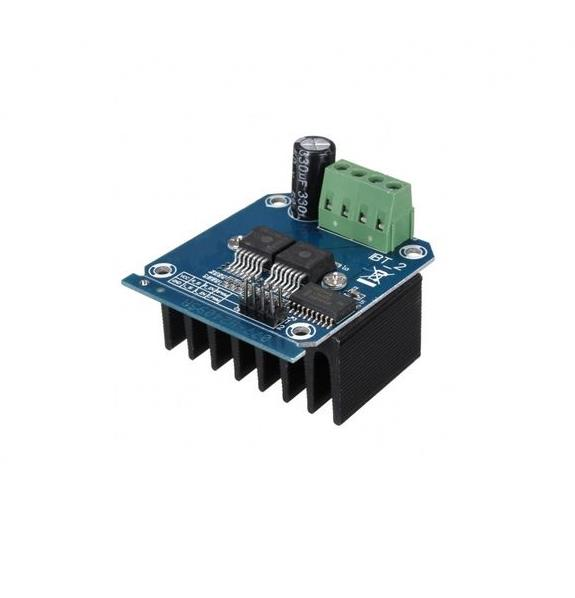

BTS7960B 43 Amper Motor Sürücü Modülü

BTS7960B 43 Amper Motor Sürücü Modülü

BTS7960B H-köprü 43A yüksek güçlü bir motor sürücücü modülüdür. Bu sürücü, termik aşırı akım korumalı yüksek güçlü sürücü tam H köprü sürücü modülünden oluşan BTS7960 çiplerini kullanıyor. Mikrodenetleyici ve motor sürücüsünü etkili bir şekilde izole eden çift BTS7960 H köprü sürücü devresi, güçlü tahrik ve frenleme imkanı sağlamaktadır. Yüksek akım 43A 'e kadar akıma dayanıklıdır. Üst limit akım değerlerinde uzun süre çalıştırmak önerilmez.

Uygulama Alanları:

• Sumo robotu
• Arazi robotu
• Çizgi izleyen
• Yarış robotları
• Yüksek akım çeken motorlar vb.

Özellikler:

• Bu sürücü ile bir DC motor sürülebilir
• Sadece MCU’dan sürücü modülüne (GND/5V/PWM1/PWM2) dört hat gerekir
• Motoru ileri geri çevirmek mümkün, 25kHZ'ye kadar iki PWM giriş frekansı
• Besleme voltajı: 5.5V-27V (Maksimum)
• Çıkış akımı: 43A (Maksimum)
• Üzerinde dahili soğutucu olduğundan ekstra bir soğutucuya ihtiyaç duymaz.

Pin Tanımı:

• 1. RPWM: Sağa Dönüş PWM
• 2. LPWM: Sola Dönüş PWM
• 3. R_EN: Sağa Dönüş Etkin
• 4. L_EN: Sola Dönüş Etkin
• 5. R_IS: Sağa Dönüş Akım Uyarısı
• 6. L_IS: Sola Dönüş Akımı Uyarısı
• 7. VCC: (5V)
• 8. GND
