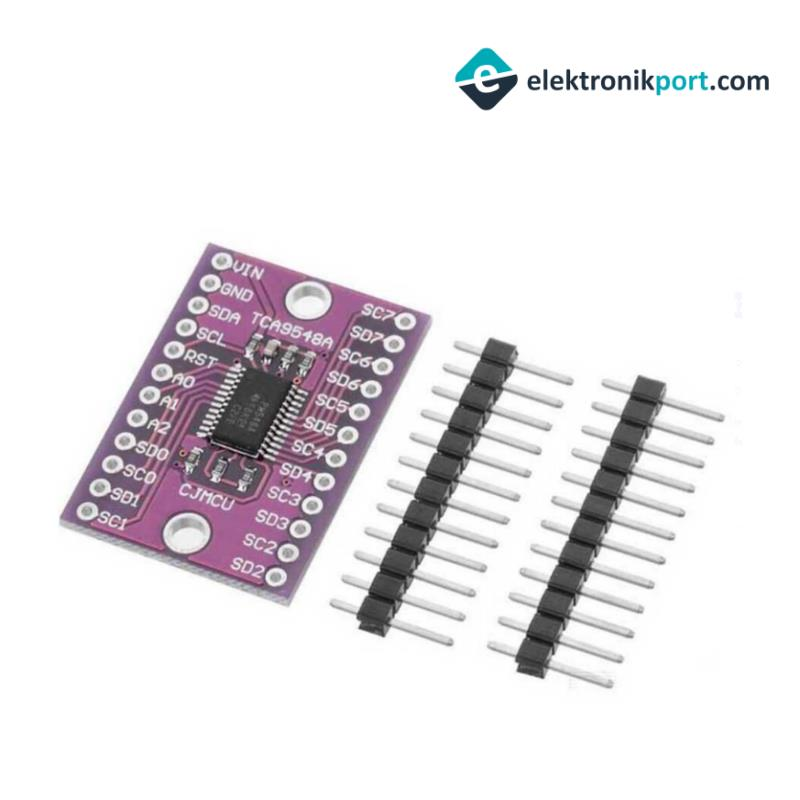

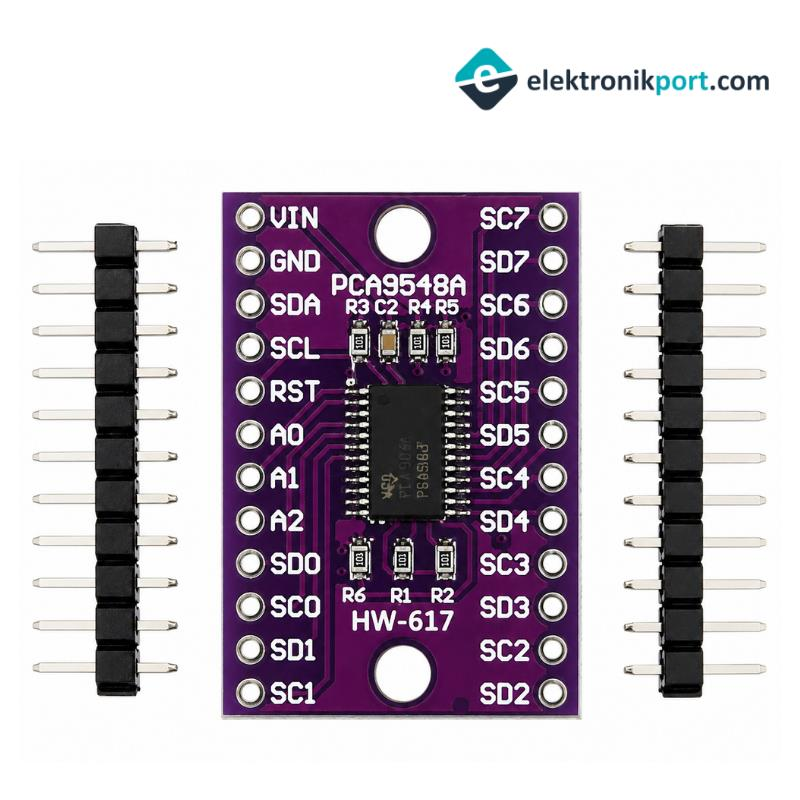

CJMCU-9548 PCA9548A I2C 8 Kanal Çoklayıcı Kartı Modülü
Ürün Özellikleri
PCA9548A, tek bir I2C hattı üzerinden birden fazla I2C cihazının kontrol edilmesini sağlayan 8 kanallı I2C multiplexer/switch çözümüdür. Özellikle aynı I2C adresine sahip birden fazla sensör veya modülün aynı mikrodenetleyici ile kullanılmasını kolaylaştırır. Sekiz kanal ayrı ayrı veya birden fazla kanal aynı anda etkinleştirilebilir. PCA9548A ayrıca farklı I2C hatları arasında gerilim seviyesi uyumluluğuna yardımcı olan çift yönlü anahtarlama yapısına sahiptir.
Teknik Özellikler
· Entegre: PCA9548A
· Haberleşme protokolü: I2C / SMBus
· Kanal sayısı: 8 kanal
· Yapı: Çift yönlü I2C bus switch / multiplexer
· Besleme gerilimi: 3,3V – 5,5V
· Maksimum I2C çalışma frekansı: 400 kHz
· Kanal seçimi: I2C üzerinden programlanabilir
· Aynı anda bir veya birden fazla kanal aktif edilebilir
· SDA ve SCL hatlarını 8 ayrı I2C kanalına dağıtabilir
· RESET özelliğini destekler
· Güç verildiğinde tüm kanallar varsayılan olarak devre dışıdır
· Farklı gerilim seviyelerinde çalışan I2C cihazlarının aynı sistemde kullanılmasına olanak sağlar
· Entegre üzerinde 3 adet adres seçim pini bulunur ve bu sayede 8 farklı I2C adresi yapılandırılabilir
· Çalışma sıcaklığı: -40°C ile +85°C (PCA9548A entegresi için)
Kullanım Alanları
· Aynı I2C adresine sahip birden fazla sensörün kullanılması
· Arduino projeleri
· ESP32 ve ESP8266 uygulamaları
· Raspberry Pi projeleri
· Çoklu sensör sistemleri
· OLED ve LCD ekran uygulamaları
· Mesafe, sıcaklık, basınç ve hareket sensörleri
· Robotik ve otomasyon sistemleri
· I2C cihaz sayısının artırılması gereken projeler
· Farklı I2C hatlarının birbirinden ayrılması gereken uygulamalar
Paket İçeriği
· 1 Adet PCA9548A 8 Kanal I2C Multiplexer Modülü
