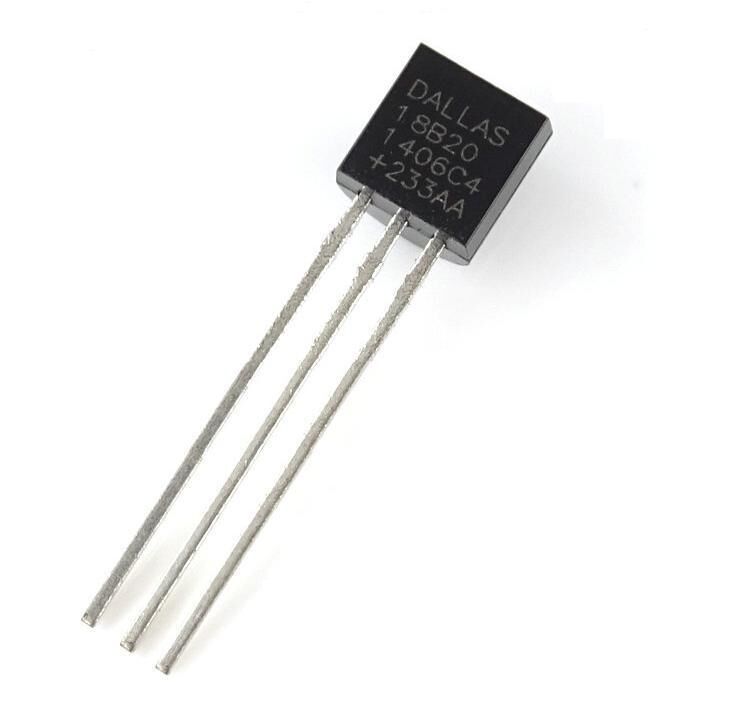

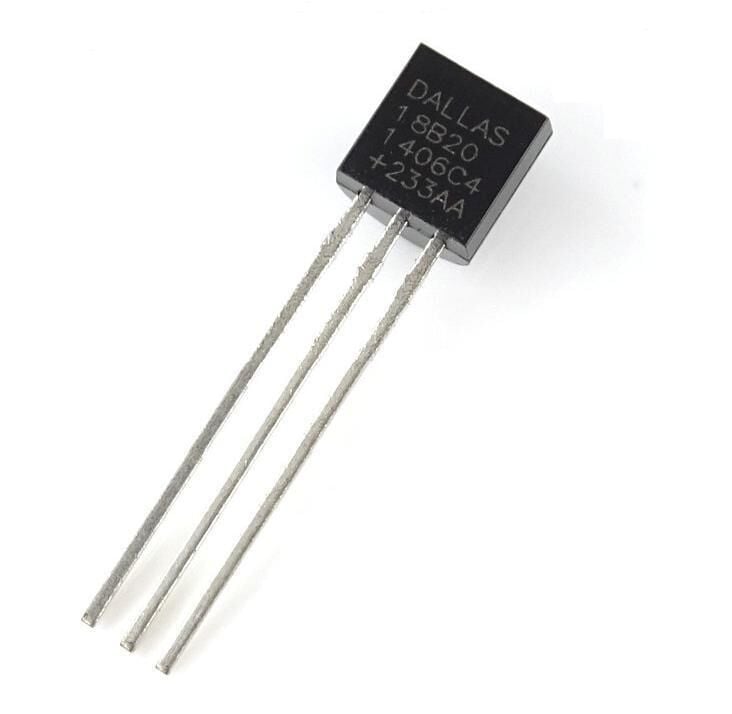

DS18B20 Sıcaklık Sensörü

D18B20 SICAKLIK SENSÖRÜ

ÖZELLİKLERİ:

• Mikrodenetleyici ile 1Wire arayüzünü kullanarak tek hat üzerinden haberleşme.
• Her aygıt ROM hafızasında üretim esnasında belirlenen ve tek olan 64 bitlik seri koda sahiptir. Bu kod sayesinde aynı hat üzerinden birden fazla aygıt ile haberleşme.
• Harici bir donanım gerektirmeme.
• Besleme voltajı veri hattı üzerinden sağlanabilme (voltaj değeri 3.0V ile 5.5V arasındadır)
• -55 °C ‘den +125 °C ’ye kadar olan sıcaklık derecelerini ölçebilme.
• -10 °C ‘den +85 °C ‘ye kadar hassasiyeti ±0.5°C ‘dir.
• 9-12 bit arası kullanıcı tanımlı hassasiyet.
• Sıcaklık değerinin 12 bitlik koda dönüştürülmesi maksimum 750ms’dir.
• Kullanıcı tanımlı ve kalıcı (NV) alarm ayarı.

DS18B20 1wire protokolünükullanan, 12bit çözünürlüğe sahip sıcaklık sensörüdür. İletişim için sadece tekport gerektirmesi, düşük enerji gereksinimi ve yüksek çözünürlüğü ile pek çokuygulamada kullanılabilecek gelişmiş bir sıcaklık sensörüdür. Her DS18B20 sensörüyalnızca kendisine has, üretim esnasında belirlenen ve ROM belleğinde saklıolan 48bitlik (8 bit CRC kodu+48 bit seri no+8 bit aile kodu) seri kodasahiptir. Bu sayede aynı hat üzerinden birden fazla DS18B20 sensörü ilehaberleşmeyi mümkün kılmaktadır.DS18B20 sensöründen sıcaklık değerlerini okumakiçin sadece 1WIRE protokolünü bilmek yetmez bunun yanında sensörün anlayacağıkendine özel kodlarında bilinmesi gerekir.
