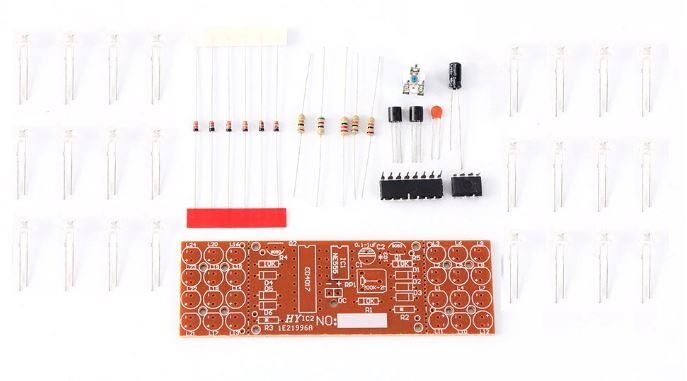

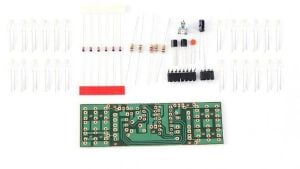

Çakarlı Lamba Devre Kiti Kendin Yap DIY Mavi - Kırmızı Demonte NE555 + CD4017

Iki renkli çakarlı lamba, analog uyarı ışığının görsel bir etkisini oluşturmak için mavi led'i ve kırmızı led'i dönüşümlü olarak yanıp söndürebilen çok ilginç bir devredir. Devre elektronik oyuncaklar, sanat aydınlatma, LED reklam panoları, vb için kullanılabilir.

Ayrıca elektronik teknolojiye olan ilginizi ve bu devreyi yaparak dijital devrelere uygulama yeteneğinizi artırabilirsiniz.

Devre çalışma voltajı: DC 9-12V. Ürün pil içermez. Yapmak basittir, belirgin bir etkiye sahiptir ve ilginçtir. Elektronik meraklıları ve öğrenci etkinlik meclisi için uygundur.

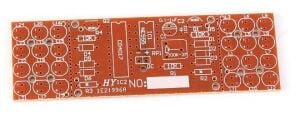

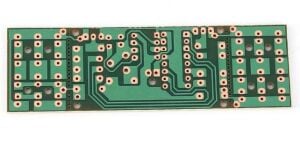

Devre kalınlığı 1.6mm, çift taraflı epoksi PCB kartı, bileşenler güzelce döşenir, kaynak özelliği güçlüdür ve yüksek başarı oranıdır.

Eğitim için özel olarak tasarlanmış, uygun maliyetli, kırmızı diyotlar ve mavi diyotlar lamba mesafesini genişletmek için tel bağlantıları ile açılabilir, devre üzerindeki orijinal tahta numarası ve modeli, doğru koltuk monte edilebilir.

Devre çalışma prensibi:

Devre, NE555 ve CD4017 ondalık sayaç ve bir zımba içeren çok harmonik bir osilatörden oluşur. 1.3.5th darbe geldiğinde, Q0.Q2. Q4 sırayla yüksek bir seviyeye çıkıyor ve mavi LED 3 kez yanıp sönüyor, 6.8th. 10 darbe geldiğinde, Q5.Q7. q9, sırayla çıkış yüksek seviyesi, kırmızı LED yanıp söner 3 kez, 11.13.15 darbe mavi LED geliyor ve sonra yanıp söner, döngüsü mavi ve kırmızı led'ler dönüşümlü flaş formu bir uyarı ışığı. RP1 boyutunu değiştirmek osilatör süresini değiştirebilir, böylece led'in yanıp sönen hızını değiştirebilir. Tüm devre DC9-12V ile çalışabilir.

Devre testi ve sorun giderme

1. güç açıldıktan sonra 9 v voltajına doğru erişin, LED yanıp sönen hızı değiştirmek için RP1 mavi ve beyaz potansiyometre koşulu sağlayan dönüşümlü olarak ışık yayacaktır.

2. çalışmıyorsa, kurulum hataları, lehim bağlantıları için bileşenleri kontrol edin ve sızıntıları kontrol edin.
