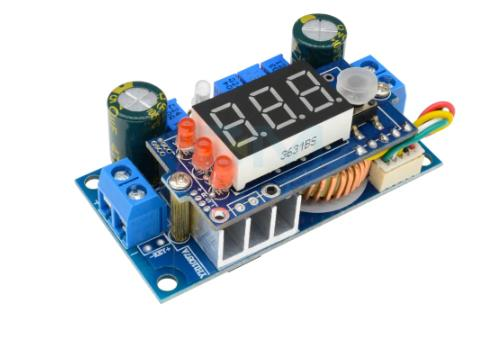

Güneş Paneli Şarj Devresi DC-DC Voltaj Regülatörü

1. Giriş voltajı: 6-36V

2. 25-32V sürekli ayarlanabilir (varsayılan çıkış 5V)

MPPT voltaj ayar aralığı: 6-36V

3. Çıkış akımı aralığı: 0.05-5A (varsayılan çıkış akımı 3A)

4. Dönüş ışıkları çıkış aralığı: 0.01-5A (varsayılan dönüş lambası akımı 0.3A) akım aralığı, parça parametresi hatası nedeniyle küçük bir fark olacaktır.

5. Çok işlevli çift ekran: giriş voltajı, çıkış voltajı, çıkış akımı

6. Çalışma sıcaklığı: -40 ila + 85 derece

7. Çalışma frekansı: 180KHz

8. Dönüşüm verimliliği: % 95% 'e kadar (verimlilik, giriş ve çıkış voltajı, akım ve basınçla ilgili)

9. Kısa devre koruması: evet

10. Aşırı sıcaklık koruması: (aşırı sıcaklıktan sonra çıkışı otomatik olarak kapatır)

11. Giriş ters polarite koruması: yok, (gerekirse, lütfen dizeyi diyota ekleyin)

12. Çıkış anti-anti-sulama koruması: hayır, çıkış pil artı engelleme diyot bağlı olmalıdır, aksi takdirde modülü yakar!

13. Şarj göstergesi: tam şarj olduğunda kırmızı, parlak yeşil şarj. Dönüş lambası çıkış akımı algılamasıdır.

14. Kurulum: 4 adet 3mm vidalar

15. Bağlantı: giriş, çıkış

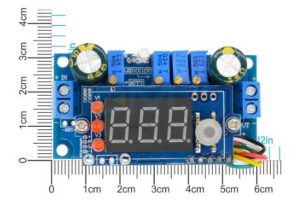

16. Modül boyutları: 60x31x22mm (metre olmadan)

Not:

Algılama modülü, lütfen negatif elektrot çıkışını ve negatif elektrot girişini doğrudan bağlamayın

Uygulamalar:

1. DIY sabit akım fonksiyonu ile bir voltaj regülatörü, kısa devre geçirmez, yükü koruyabilir.
