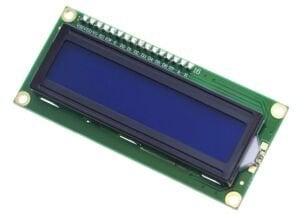

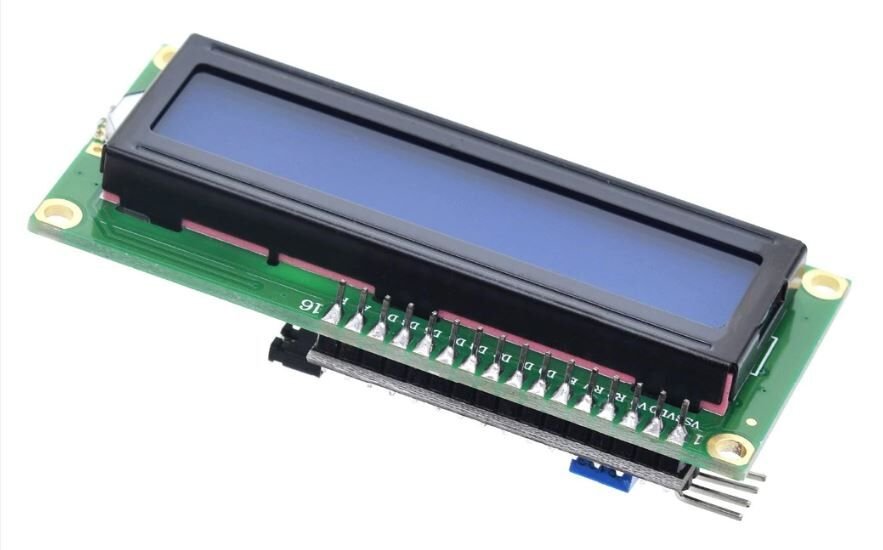

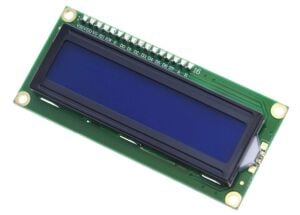

LCD 2x16+ i2c Mavi Arduino
Özellikler
+5V ile çalışmaktadır.

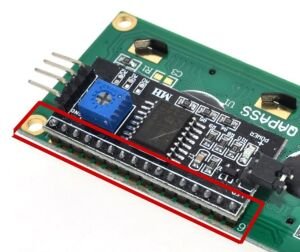

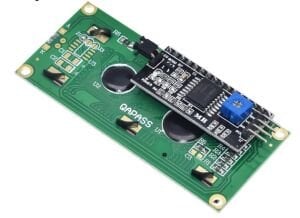

I2C modülü
16x2 (16 sütun, 2 satır)
Back Lighting özelliğine sahiptir.
LCD arka fon ışığı olmadan 4mA akım çekmektedir.

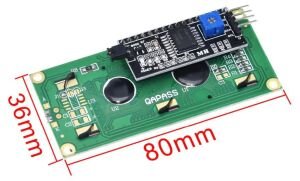

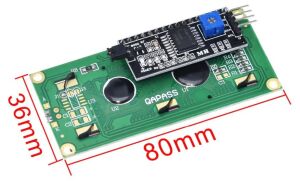

Boyutları 80x36x9.4mm'dir
Çalışma sıcaklığı -20 ile +70 derece arasıdır.
Mavi zemin üzerine beyaz yazı rengine sahiptir
Bacak Bağlantıları:
LCD Pin Sembol Bağlantı
1 Vss GND
2 Vdd +5V
3 Vo Kontrast ayarı
4 RS Register seçme pini
5 R/W Data read/write pini.
6 E Enable pini
7 DB0 Data Bus 0
8 DB1 Data Bus 1
9 DB2 Data Bus 2
10 DB3 Data Bus 3
11 DB4 Data Bus 4
12 DB5 Data Bus 5
13 DB6 Data Bus 6
14 DB7 Data Bus 7
15 A LED arka ışık anot (+5V)
16 K LED arka ışık katot (GND)
