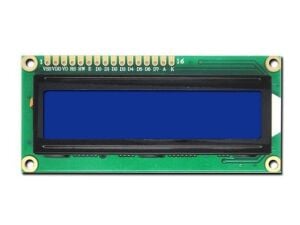

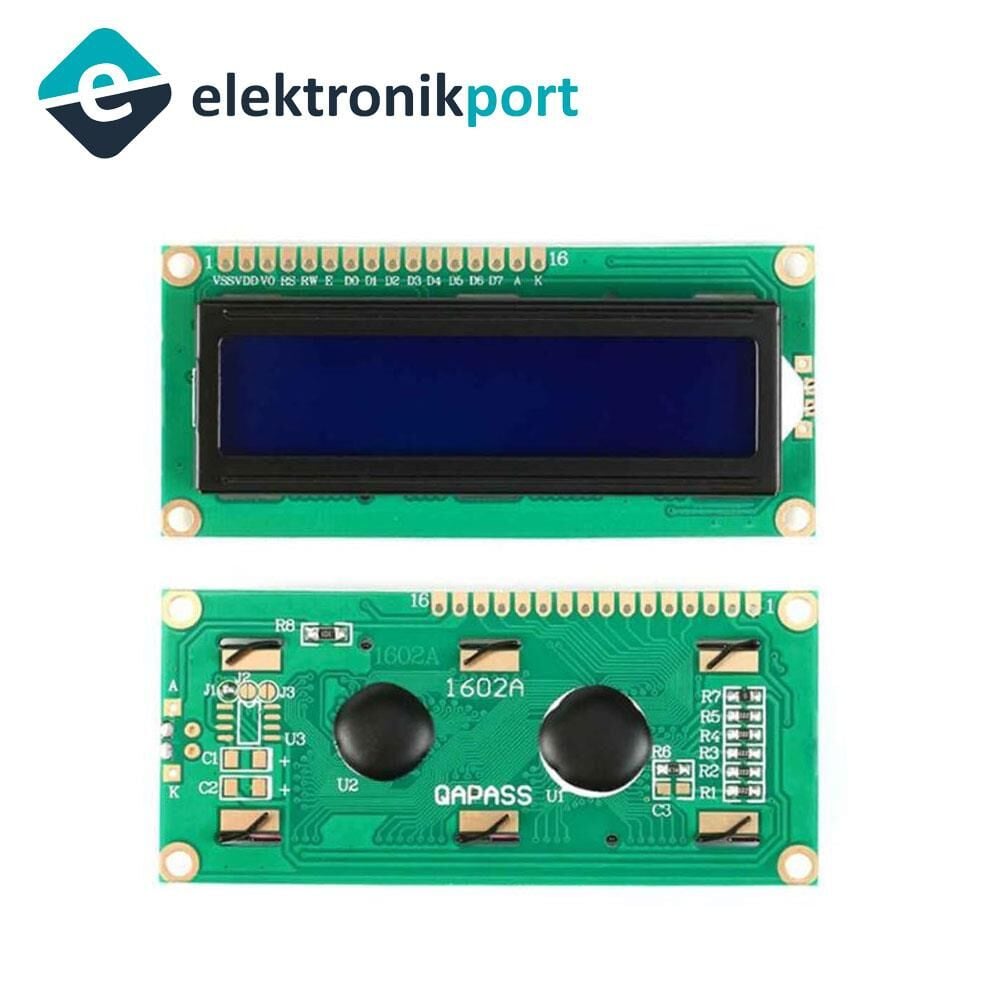

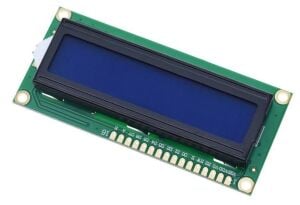

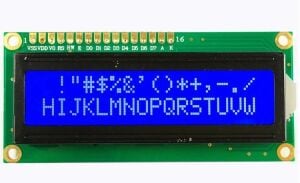

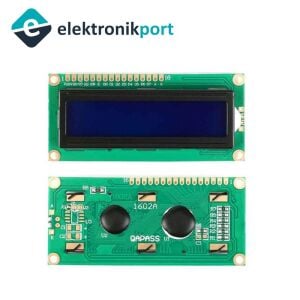

LCD Ekran 2x16 (Mavi) 1602 mavi ekran 1602A 5V beyaz yazı tipi 16 Karakter 2 Satır Arduino

LCD Ekran 16x2 (Mavi) 1602 mavi ekran 1602A Özellikleri:

·         +5V ile çalışmaktadır.

·         16x2 (16 sütun, 2 satır)

·         Back Lighting özelliğine sahiptir.

·         LCD arka fon ışığı olmadan 4mA akım çekmektedir.

·         Boyutları 80x36x9.4mm'dir

·         Çalışma sıcaklığı -20 ile +70 derece arasıdır.

·         Mavi zemin üzerine beyaz yazı rengine sahiptir

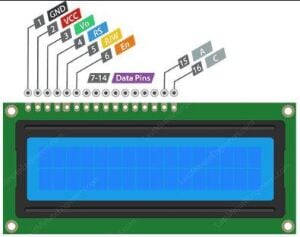

Bacak Bağlantıları:

LCD Pin     Sembol      Bağlantı

1                  Vss              GND

2                 Vdd             +5V

3                 Vo               Kontrast ayarı

4                 RS               Register seçme pini

5                 R/W            Data read/write pini.

6                 E                 Enable pini

7                 DB0             Data Bus 0

8                 DB1             Data Bus 1

9                 DB2             Data Bus 2

10                DB3             Data Bus 3

11                DB4             Data Bus 4

12                DB5             Data Bus 5

13                DB6             Data Bus 6

14                DB7             Data Bus 7

15                A                 LED arka ışık anot (+5V)

16                K                 LED arka ışık katot (GND)
