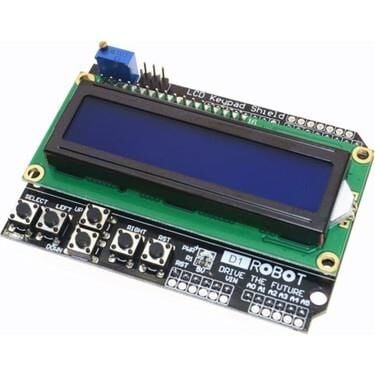

LCD Keypad Shield 1602 - 16x2 LCD Ekran ve Tuş Takımı

DF Robot tarafından tasarlanmış, oldukça popüler olan bu LCD shield, Arduino Uno, Leonardo,

 Mega ve Mega ADK gibi Arduino kartları ile tam uyumlu, üzerinde 2x16 LCD ve tuş takımı bulunmaktadır.

 Kart üzerinde güç pinleri, A1,A2,A3,A4 ve A5 analog pinleri ile 13,12,11,3,2,1 ve 0  dijital pinleri

harici kullanımlar için dışarıya çekilmiş durumdadır. A0 pini tuşlardan analog okuma yapma amacıyla

 kullanılmaktadır.LCD kontrast ayarı kart üzerinden ayarlanabilmektedir.

 Bununla beraber LCD"nin backlight özelliği pasif hale getirilebilir.

ÖZELLİKLERİ:

Kontrol ve çeşitli amaçlar için kullanılabilecek 6 adet push buton.

    Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.

    Çeşitli endüstriyel, robotik ve hobi projelerinde sıklıkla kullanılmaktadır.

TEKNİK ÖZELLİKLER:

Çalışma Voltajı: 5V,

    Pin Dağılımı:

        Analog 0: Buton (select, up, right, down and left),

        Digital 4: DB4,

        Digital 5: DB5,

        Digital 6: DB6,

        Digital 7: DB7,

        Digital 8: RS (Veri ve Sinyal Gösterimi Seçimi),

        Digital 9: Enable,

        Digital 10: Arka Işık Kontrolü.

The  LCD Keypad shield  is developed for Arduino compatible boards, to provide a user-friendly interface that allows users to go through the menu, make selections etc. It consists of a 1602 white character blue backlight LCD. The keypad consists of 5 keys ? select, up, right, down and left. To save the digital IO pins, the keypad interface uses only one ADC channel. The key value is read through a 5 stage voltage divider.

Note: Version 1.1 main updates are the button values, which have being updated on the example code. For older version check the comments and edit, or use the Enhanced V1.0 library


Paket içeriği :

•    1 Adet  Arduino LCD Keypad Shield
