LM2596 DC DC Voltaj Regülatörü Modül Arduino

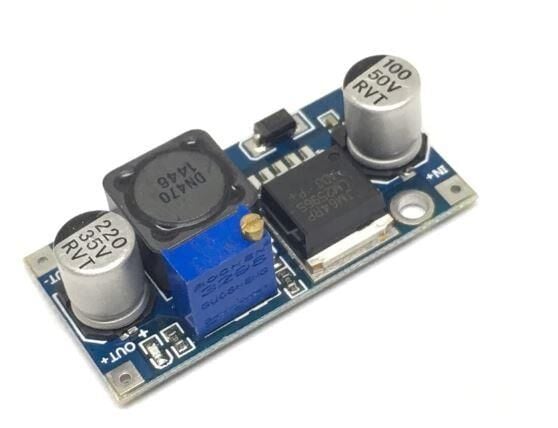

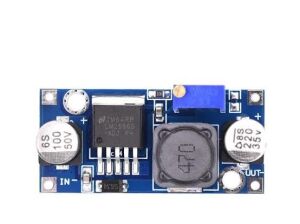

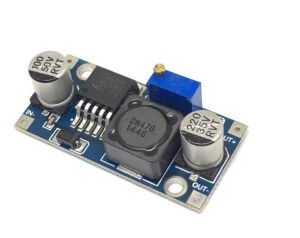

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2596 entegresi bulunmaktadır. Regülatör üzerinden 3A'e kadar akım akıtılabilir. Giriş gerilimi 4-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanılarak 1.25-30V arası çıkış gerilimi elde edilebilir. Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için boş pin bulunmaktadır. Bu sayede erkek header lehimleyerek breadboard veya farklı kartlara entegre edilebilir veya direk kablo lehimleyerek kullanabilirsiniz.

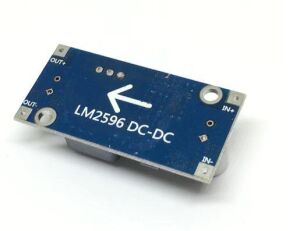

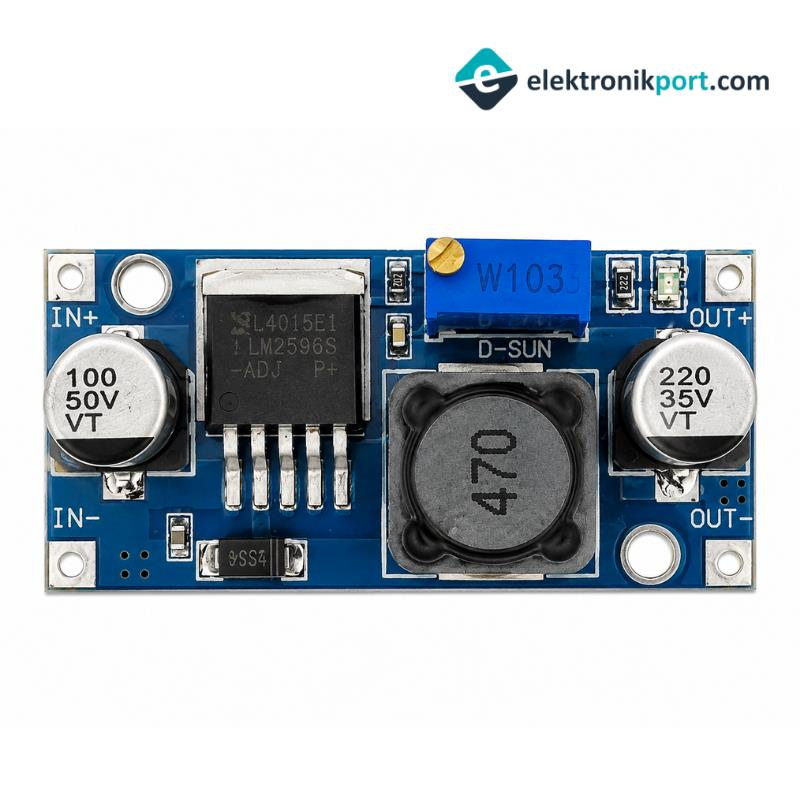

Kart ile yapılan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

Özellikleri

·         Model/adı: LM2596 dc-dc voltaj regülatör modülü

·         Giriş voltajı: 4 V ~ 35 V

·         Çıkış voltajı: 1.23 V ~ 30 V

·         Çıkış akımı: 3A (Max)

·         Dönüşüm verimliliği: 92% (en yüksek)

·         Çıkış dalgalanma: <30mV

·         Anahtarlama frekansı: 150 KHz

·         Çalışma sıcaklığı:-kırk beş ~ + 85

·         Boyutu: 43mm * 21mm * 14mm (uzun * genişlik * yüksek)
