Farklı dijital voltaj seviyelerinde iki cihaz bağlamak için bu modülü kullanın. Örneğin: Arduino'yu (5V cihazı), ESP8266'ya (3.3V cihaza) bağlamak için kullanabilirsiniz.

Bu modül, hem yüksek hem de düşük voltaj seviyesinden güç beslemenizi gerektirir. Yüksek gerilim kaynağını "HV" pimine ve şasisini "HV" piminin yanındaki "GND" pimine bağlayın. Ayrıca, düşük gerilim kaynağını "LV" pinine ve topraklamasını "LV" pininin yanındaki "GND" pinine bağlayın. Örneğin, Arduino'nuzu (5V sinyalleri) bir ESP8266'ya (3.3V sinyalleri) bağlıyorsanız, modül üzerindeki "HV" pinini Arduino'nuzdaki 5V besleme pinine ve "GND" pinine " HV "Arduino'nuzdaki" GND "iğnesine sabitleyin. Ardından, modül üzerindeki "LV" pinini ESP8266'ya güç sağlayan 3.3V güç kaynağına ve "LV" pininin yanındaki "GND" pinini 3.3V güç kaynağının topraklamasına bağlayın. Arduino'nuzdan sinyal pimini bu modüldeki sinyal pimlerinden birine (örneğin, "HV1 pimi") bağlar ve ardından ESP8266 üzerindeki istenen sinyal pimini bu modüldeki karşılık gelen pime bağlarsınız (" LV1 "daha yüksek voltaj sinyali" HV1 "e bağlıysa).

Teknik Özellikler

· Yüksek voltaj HV pimine ve düşük voltaj LV pime gider

· Modüllerde etiketli pinout

· I2C sinyali

· Breadboard uyumlu

· Boyutlar: 15,2 x 12,7mm

· Ağırlık: 1,2g

Paket İçeriği:

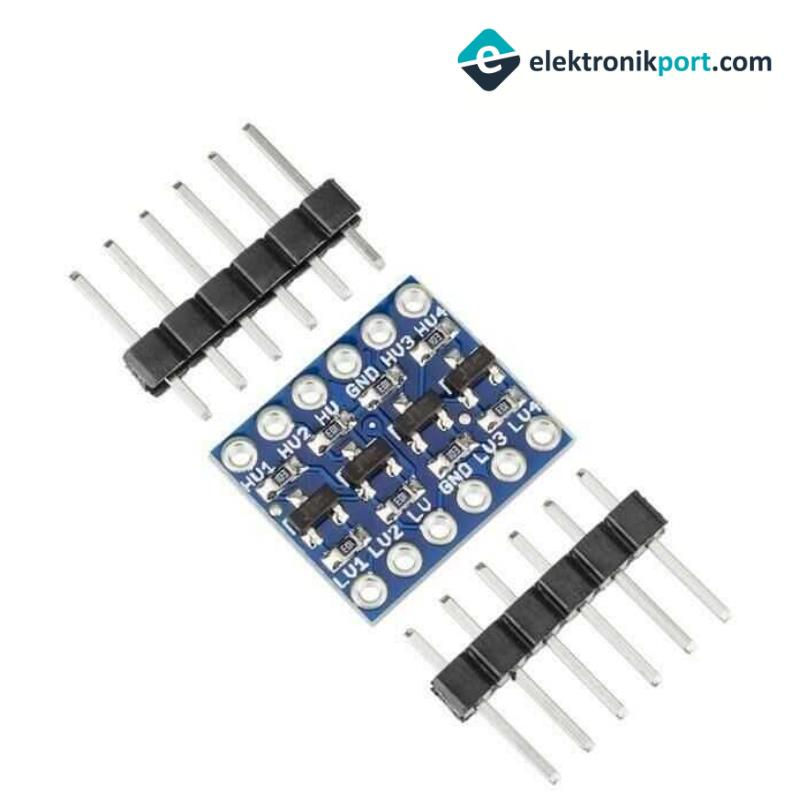

· 1 Adet Lojik Gerilim Seviye Dönüştürücü 3,3V - 5V

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

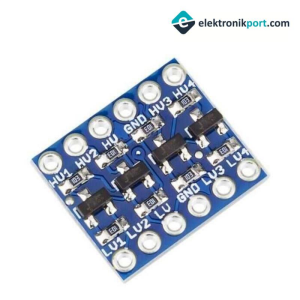

Lojik Gerilim Seviye Dönüştürücü 3,3V - 5V
