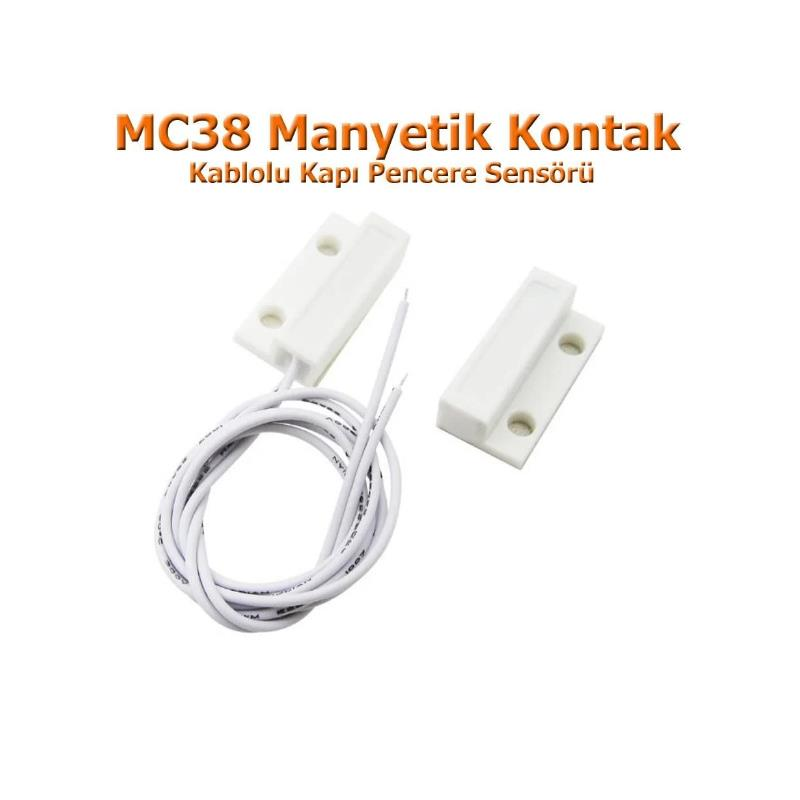

MC38 Manyetik Kontak Sensörü; kapı, pencere, dolap ve benzeri hareketli bölümlerin açık veya kapalı durumunu algılamak amacıyla kullanılan kablolu, normalde açık (NO) manyetik kontak sensörüdür. Alarm ve güvenlik sistemlerinin yanı sıra Arduino, ESP8266, ESP32, Raspberry Pi ve çeşitli kontrol devrelerinde kullanılabilir.

Ürün içerisinde bulunan reed kontak, kuru kontak (Dry Contact) yapısındadır. Kendi başına herhangi bir çıkış voltajı üretmez ve harici besleme gerektirmeyen pasif bir anahtar gibi çalışır. İki bağlantı kablosunda + / – polarite ayrımı bulunmaz.

Anahtar ve mıknatıs yan yana getirildiğinde reed kontak anahtarlama yaparak normalde açık (NO) konumdan kapalı kontak durumuna geçer. Mıknatıs sensörden uzaklaştırıldığında kontak tekrar açılır ve iki kablo arasında açık devre oluşur. Algılamayı gerçekleştirecek alarm veya kontrol sisteminin bağlantısı bu çalışma prensibine göre yapılmalıdır.

Ürünün çalışıp çalışmadığı bir avometre / multimetrenin süreklilik (kısa devre/buzzer) test modu kullanılarak kolayca kontrol edilebilir. Mıknatıs sensöre yaklaştırıldığında süreklilik oluşması, uzaklaştırıldığında ise devrenin açılması beklenir.

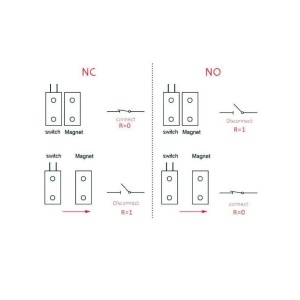

Manyetik kontaklar kullanım şekillerine göre Normalde Açık (NO) ve Normalde Kapalı (NC) olmak üzere farklı kontak yapılarına sahip olabilir. Bu MC38 modeli Normalde Açık (NO) kontak yapısındadır.

Teknik Özellikler

· Model: MC-38

· Ürün Tipi: Kablolu Manyetik Kapı / Pencere Kontağı

· Sensör Tipi: Reed Switch Manyetik Kontak

· Kontak Tipi: Normalde Açık (NO)

· Çıkış Tipi: Kuru Kontak (Dry Contact)

· Çalışma Prensibi: Manyetik anahtarlama

· Çalışma Mesafesi: Yaklaşık 15 mm

· Belirtilen Algılama Mesafesi: 18 mm ± 5 mm

· Maksimum Anahtarlama Gerilimi: DC 100 V

· Maksimum Anahtarlama Akımı: 0,5 A

· Mekanik / Elektriksel Ömür: Yaklaşık 1.000.000 açma-kapama

· Kablo Uzunluğu: Yaklaşık 30 cm

· Bağlantı: 2 kablolu

· Polarite: Yok (+ / – ayrımı bulunmaz)

· Gövde Rengi: Beyaz

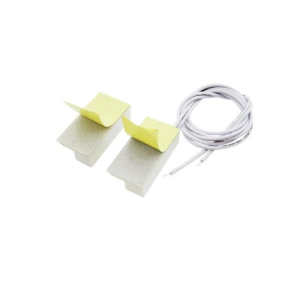

· Montaj Tipi: Yüzeye montaj

· Yaklaşık Boyut: 10 × 18 mm

· Harici Besleme Gereksinimi: Yok

· Kendi Çıkış Voltajı: Yok

Çalışma Şekli

· Mıknatıs sensörün yanındayken: Kontak kapanır ve iki kablo arasında elektriksel süreklilik oluşur.

· Mıknatıs sensörden ayrıldığında: Kontak açılır ve iki kablo açık devre durumuna geçer.

· Sensör yalnızca kontak açma/kapama işlemi gerçekleştirir, çıkışından 5 V, 12 V veya başka bir besleme gerilimi üretmez.

· Kuru kontak yapısı sayesinde uygun giriş devreleri, alarm panelleri ve mikrodenetleyicilerle kullanılabilir.

Kullanım Alanları

· Kapı ve pencere alarm sistemleri

· Ev ve iş yeri güvenlik sistemleri

· Hırsız alarm sistemleri

· Kapı/pencere açık-kapalı durum algılama

· Akıllı ev otomasyon sistemleri

· Arduino, ESP8266 ve ESP32 projeleri

· Raspberry Pi uygulamaları

· Dolap ve çekmece durum algılama

· Endüstriyel kontrol ve otomasyon uygulamaları

Paket İçeriği

· 1 Adet MC38 Kablolu Manyetik Kontak Sensörü

· 1 Adet Manyetik Karşılık
