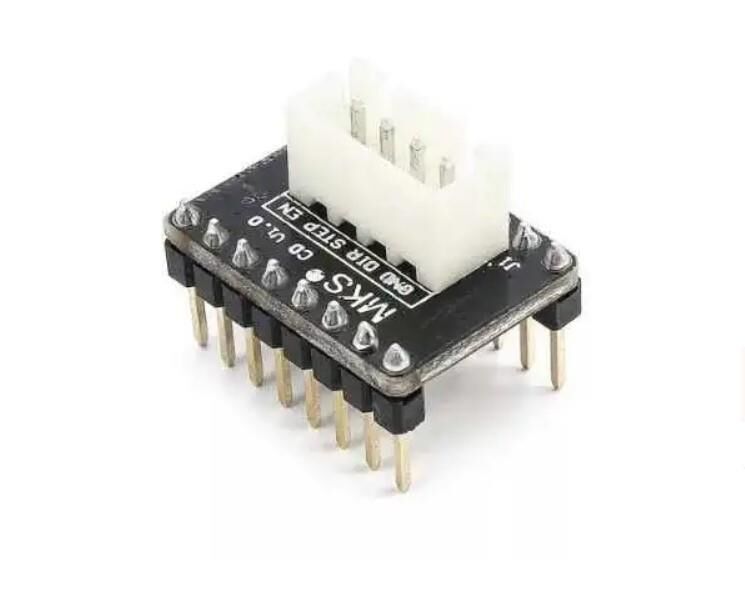

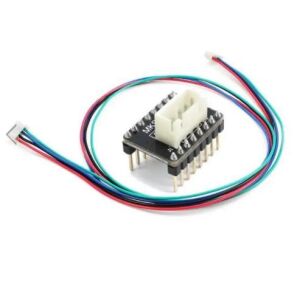

MKS CD 57/86 Step Motor Sürücü Akım Genişletme Kartı

Bu MKS CD V1.0 step motor sürücü genişletme kartı, küçük step motor sürücüler (A4988, DRV8825 vb.) için tasarlanmış bir kontrol kartı ile birlikte kullanılır.  Bu nedenle, bir RAMPS 1.4 veya MKS serisi gibi 3D yazıcı kontrol kartınız varsa ve bağımsız bir step sürücüsü kullanmanız gerekiyorsa (TB6600 gibi), o zaman bu kart, bağımsız step sürücüsü için gereken sinyallere kolayca erişmenizi sağlar. Her motor sürücüsünün 3 girişi vardır. EN, portun motor anahtarı kontrolünü etkinleştirir. PUL darbe portu, motor konumunun veya hızının hareketini kontrol eder, DIR yönü arabirimi motorun hareket yönünü kontrol eder.

NOT: Bu ürün tek başına step motor süremez. Sadece genişletme modülü olarak kullanılabilir.

Kullanımı:

MKS CD'yi doğrudan sürücü yuvasına takın, kontrol sinyalini yukarıdaki beyaz kart yuvasından çıkarın ve kontrolünü sağlayacağınız step motora bağlayınız.
Yuvanın yönüne dikkat ediniz.
