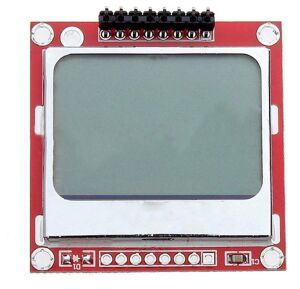

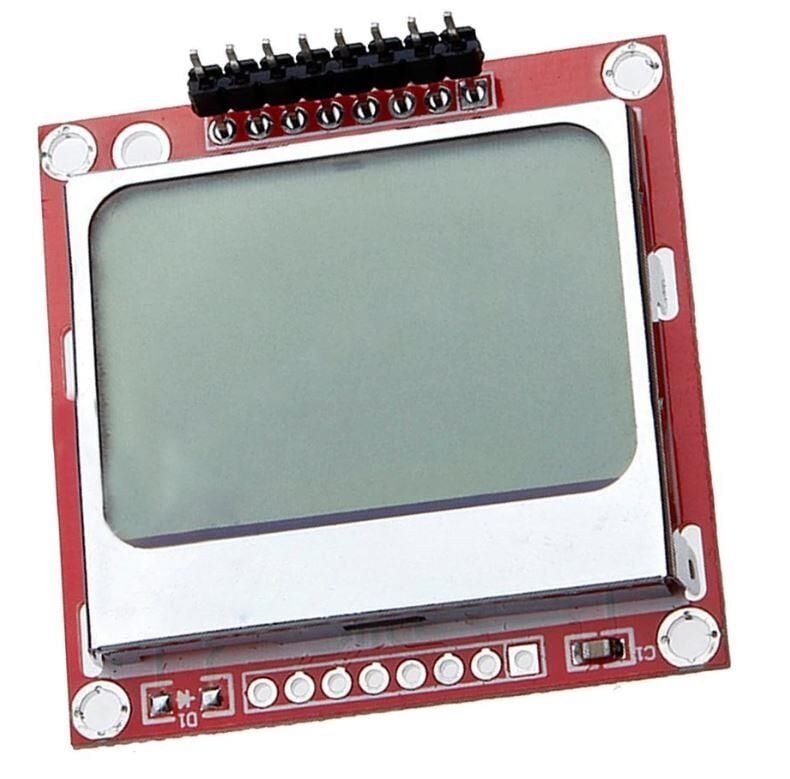

Nokia 5110 LCD Modülü
Nokia 5110 LCD Modülü
- Nokia 5110 LCD modülü, Arduino uyumlu
- İhtiyacınız olacak: (bu listeye dahil değildir!) İki adet 1K direnç seti (güvenli çalışma için) dört adet 10K direnç seti (güvenli çalışma için)
- LCD denetleyici/sürücü çipi LCD çipe bağlanmıştır, böylece LCD modülünün genel ayak izi mümkün olduğunca küçük tutulur.
- Daha fazla kullanım esnekliği için başlık pimlerinin lehimlenebileceği iki sıra var!
- Düşük güç kaynağı, normal durumdaki çalışma akımı 200 & brvbar'dan daha düşüktür; ÌA ve güç aşağı moduna sahiptir.
ÖZELLİKLERİ:
Arduino beyaz 84x48 bir Mega prototip için Nokia 5110 LCD modül arka ışık
Pin bağlantıları
RST: sıfırla.
CE: çip seçimi.
DC: veri/komut seçimi.
DIN:seri veri hattı.
CLK:seri saat hızı.
VCC: güç, 3.3V (pozitif).
Işık: arka ışık kontrol terminali.
GND: güç negatif.
Güç kaynağı voltajı: 2.7V- 3.3V
Arka ışık güç kaynağı voltajı: 3.3V MAX
43.6mm x 43.1mm (genişlik X yükseklik)
84x84 nokta vuruşlu LCD, 4 satır karakter gösterebilir, hat başına 12 karakter
Mikrodenetleyici ile iletişim kurmak için seri çevresel arabirim (SPI) kullanır, güç ve GND dahil sadece 8 sinyal hattı. Arduino, PICAXE, kol, ahududu PI vb. Gibi farklı MCU (mikrodenetleyici birimi) türlerini destekleyin. 4 mbps'ye kadar aktarım hızı, bekleme süresi olmadan tam hız yazma ekran verilerini yapabilir.
Paket şunlardır: 1 x Nokia 5110 LCD modülü
NOT:işık çekim ve farklı görüntüler resimdeki öğenin rengine gerçek şeyden biraz farklı neden olabilir. İzin verilen ölçüm hatası +/- 1-3 cm.
