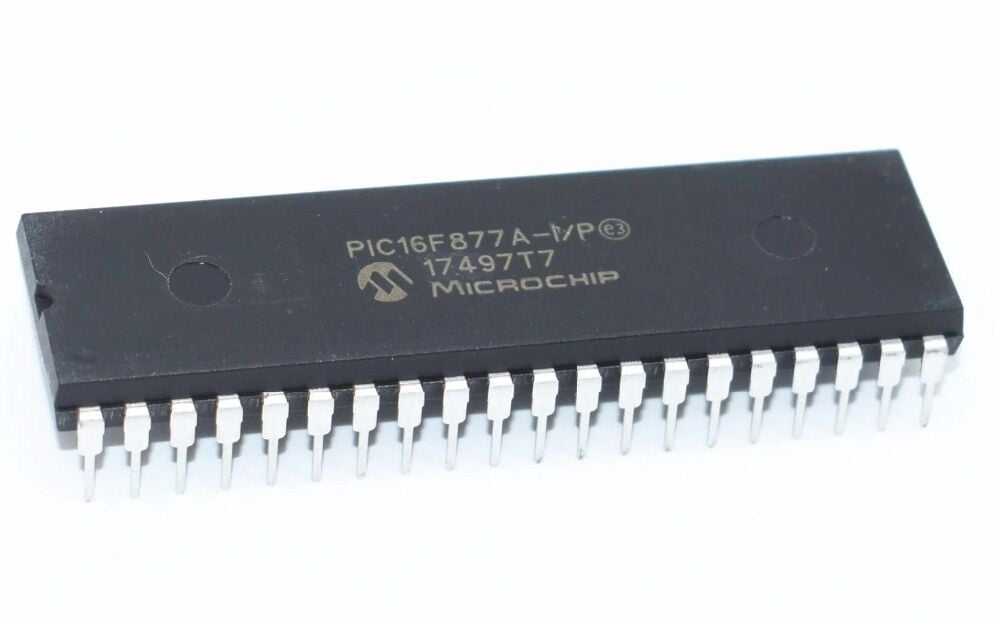

PIC 16F877A DIP 40

• 8k X 14 bit program bellegine sahiptir.
• PIC’in komutları goto, call gibi yönlendirme komutları dışında hep 1 byte olduğundan ,yaklaşık 8000 satır program yazmamıza imkan tanır.
• RAM olarak tanımladığımız, değişkenlerin bulunduğu veri belleği 368 X 8 bit’tir. Bu 368 adet değişken tanımlayabileceğimiz anlamını taşır.
• 256 X 8 bit EEPROM veri belleği vardır. EEPROM belleği, RAM veri belleğinden farklı olarak elektrik olmadan da kayıt ettiğiniz veriyi saklayabilir.
• PIC16F877A’da 3 adet zamanlayıcı-sayıcı(TİMER) vardır.

1.     TMR0  8 bit bir zamanlayıcı-sayıcıdır. Okunabilir ve yazılabilir. Dahili ve harici clock seçimi yapılabilir. FFh’ten 00h’a dönünce kesme üretir. Harici saat sinyali için kenar seçimi yapılabilir.

2.     TMR1 16 bit bir zamanlaycı-sayıcıdır. Okunabilir ve yazılabilir. Dahili ve harici clock seçimi yapılabilir. FFFFh’tan 0000h’a taşma durumunda kesme üretir. CCP modülünden resetleme.

3.     TMR2 8 bit zamanlayıcı(TMR2 kaydedici).8 bit periyod kaydedici(PR2).Okunabilir ve yazılabilir. Yazılımla programlanabilir prescaler. TMR2,PR2 eşleşmesinde kesme üretir. PWM sinyali üretebilir.

• iki adet Capture, Compare, PWM(CCPM) modülü ile 12,5 ns hassasiyetinde yakalama(capture) , 200 nd hassasiyetinde karşılaştırma(compare),10 bitlik çözünürlükle PWM sinyali uygulama özelliklerine sahiptir.
• Senkron Seri Iletişim portu ile SPI (master) ve I2C (master/slave) protokollerinde seri iletişim özelligine sahiptir.
• (USART/SCI) portu ile Universal Senkron Asenkron Alıcı Verici özelliğine sahiptir.
• RD,WR,CS kontrol özellikleri ile birlikte paralel iletişim portuna sahiptir.
• 10 bitlik,8 kanallı Analog/Digital çevirici’ye sahiptir. sleep durumunda bile çevirime devam edebilir.
• Yukarıdaki tüm modüller için bir KESME(interrupt) özelliği bulunur.16F877A da KESME 15 farklı özel olaydan tetiklenebilir.
• PIC16F877A 8 katlı bir stack(yıgın)  yapısına sahiptir. Bu iç içe 8 adet program çağırabileceğiniz anlamına gelir. Buna Kesmeler de dahil.
