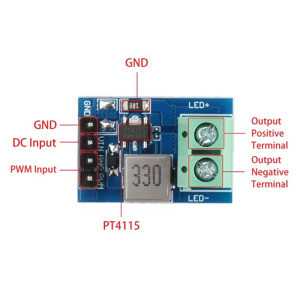

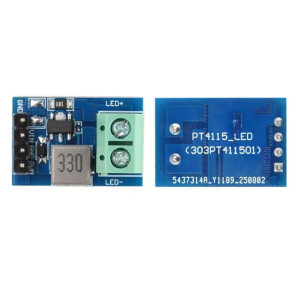

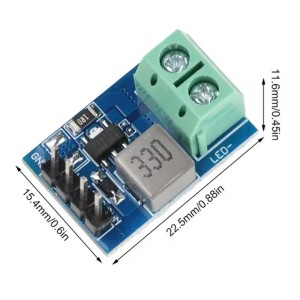

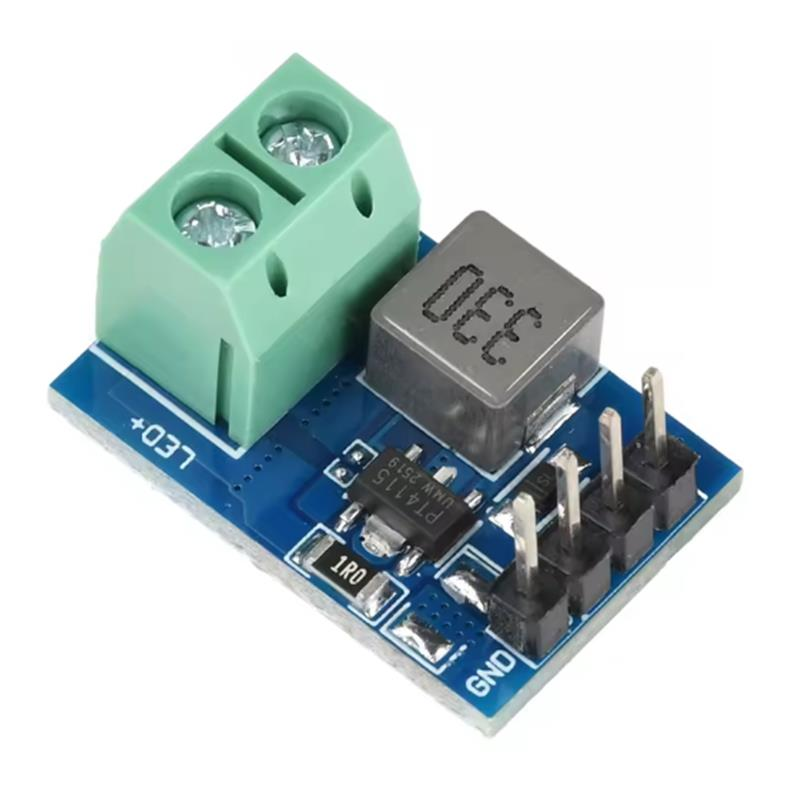

PT4115 LED Sabit Akım Sürücüsü Çıkış Modülü 1-10S DC 12V PWM Karartma Dahili Olarak Entegre Güç Anahtarı
8,15 TL den başlayan taksitlerle!
Taksit Seçenekleri
Kategori
Marka
Stok Kodu
RK-79
EPR.Code
62039
Fiyat
52,21 TL + KDV
62,65 TL
PT4115 LED Sabit Akım Sürücüsü Çıkış Modülü 1-10S DC 12V PWM Karartma Dahili Olarak Entegre Güç Anahtarı
· PT4115 modülü dahili olarak bir güç anahtarını entegre ederek devre tasarımını basitleştirir
· LED ortalama akımını hassas bir şekilde ayarlamak için yüksek taraftaki akım örnekleme teknolojisini kullanır ve kararlı sabit akım çıkışı sağlar
· Esnek karartma çözümleri sunan DIM pini aracılığıyla analog karartmayı ve geniş aralıklı PWM karartmayı destekler
· DIM pin voltajı 0,3V'un altına düştüğünde otomatik olarak ultra düşük bekleme akımı moduna girer
· Çıkış akımı şu formülle hassas bir şekilde hesaplanabilir: I = 0,1/RCS
Özellikler:
· Güç Kaynağı: DC 12V
· Çıkış Modu: Sabit Akım Çıkışı
· Uygulama Kapsamı: LED şeritler ve benzeri modüller
Test Yöntemi:
1. Bu, 5-32V giriş aralığına sahip, buck tipi sabit akım kartıdır.Giriş voltajı LED'in gerekli voltajını en az 1V aşmalıdır; Aksi takdirde akım ayarlanan değere ulaşmayacaktır.Örneğin, iki adet 6V LED dizisinin yanması için en az 7V giriş gerekir; 5V giriş bunları etkinleştirmeyecektir.
2. Bu sabit akım kartıdır, buck voltaj regülatörü değildir.Yalnızca akımı kontrol eder; voltaj, LED'in gerekli voltajına otomatik olarak ayarlanır. Örneğin, tek bir 3V LED bağlıyken, giriş voltajı (5-32V) LED'in voltajını yaklaşık 3V'ta tutacaktır. İki tel yaklaşık 6V gerektirecektir. Yüksüz çıkış giriş voltajına eşittir ve hayalet voltaj olduğundan, yüksüz koşullarda çıkış voltajını ölçmeyin.
3. Çıkış akımı hesaplama formülü: 1 = 0,1 / RCS.Kartın maksimum akımı direnç değerlerine göre belirlenir.R200 = 500mA, R330 = 300mA, 1R = 100mA.Kartta yalnızca bir örnekleme direnci bulunur (1R = 100mA).Paralel olarak iki adet 1R direnç, 100mA + 100mA = 200mA sağlar.Bir R330 = 300mA, iki R330 = 600mA; R200 = 500mA, R200 + R200 = 1A, R200 + R330 = 800mA
Paket İçeriği:
· 1 Adet - PT4115 LED Sabit Akım Sürücüsü Çıkış Modülü 1-10S DC 12V PWM Karartma Dahili Olarak Entegre Güç Anahtarı
