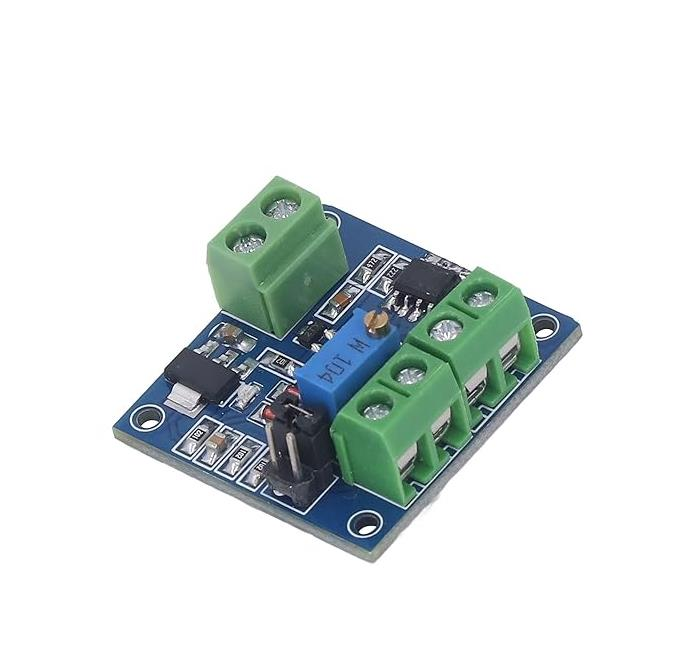

Pwm Gerilim Dönüştürücü Modülü 0-5V 0-10V
Voltaj Dönüştürücü Modül – Dijitalden Analog Sinyale PWM Ayarlanabilir Güç Modülü
Ürün Özellikleri
PWM sinyallerini analog voltaj sinyaline dönüştürmek için tasarlanmış ayarlanabilir bir dönüştürücü modüldür. PWM duty cycle oranına bağlı olarak 0-10V DC analog çıkış elde edilmesini sağlar. PLC, CNC kontrol sistemleri, motor sürücüleri ve çeşitli otomasyon uygulamalarında PWM çıkışını analog kontrol sinyaline çevirmek amacıyla kullanılabilir. Kart üzerindeki trimpot sayesinde çıkış kalibrasyonu yapılabilir.
Teknik Özellikler
· Ürün Tipi: PWM – Analog Voltaj Dönüştürücü
· Besleme Gerilimi: DC 12-30V
· Analog Çıkış Aralığı: 0-10V DC
· Giriş Sinyali: PWM
· PWM Duty Cycle Aralığı: %0-%100
· PWM Frekans Aralığı: Yaklaşık 1-3 kHz
· PWM Giriş Seviyesi: 4,5-10V / 12-24V
· Giriş Seviyesi Seçimi: Jumper ile 5V / 24V
· Çıkış Ayarı: Kart üzerindeki trimpot ile ayarlanabilir
· Dönüşüm: PWM duty cycle oranına göre analog voltaj çıkışı
· %0 PWM: Yaklaşık 0V
· %50 PWM: Yaklaşık 5V
· %100 PWM: Yaklaşık 10V
· Bağlantı Tipi: Vidalı klemens
· Montaj: PCB üzerindeki montaj delikleri
· Çıkış Tipi: Analog kontrol/sinyal çıkışı
· Not: 0-10V çıkış güç çıkışı değildir; yüksek akımlı yükleri doğrudan beslemek için kullanılmaz.
Kullanım Alanları
· PLC ve otomasyon sistemleri
· CNC kontrol uygulamaları
· Motor sürücü hız kontrol sistemleri
· PWM sinyal dönüştürme uygulamaları
· 0-10V kontrollü cihazlar
· Mikrodenetleyici tabanlı kontrol sistemleri
· Endüstriyel kontrol ve otomasyon projeleri
· PWM çıkışından analog referans voltajı oluşturma
Paket İçeriği
· 1 Adet PWM – 0-10V Analog Sinyal Dönüştürücü Modül
