· Kapasitörlerin (C1, C2, C3…) şarj ve deşarj olma süresine bağlı olarak transistörler ardışık şekilde tetiklenir ve LED grupları sıralı olarak yanıp söner.

· İlk olarak Q1 iletime geçer ve D1–D6 LED grubu yanar.

· Kapasitör doldukça Q1 kapanır, Q2 iletime geçer ve D7–D12 LED grubu yanar.

· Aynı şekilde Q3 iletime geçerek D13–D18 LED grubunu yakar.

· Bu döngü sürekli tekrar eder ve LED’ler dönüşümlü şekilde yanar.

· Bu yapı sayesinde LED’ler otomatik olarak sıralı animasyon oluşturur.

Kit İçeriği ve Montaj Konumları:

Parça Adı

Adet

Konum

100 Ohm Direnç

R2, R4, R6, R7, R9, R11, R13

4.7K Ohm Direnç

R1, R3, R5, R8, R10, R12

RGB LED

D1–D37

Elektrolitik Kondansatör 47uF

C1–C6

S9014 Transistör

Q1–Q6

Güç Anahtarı

USB Güç Soketi

USB

M3 Bakır Distans

–

M3 Vida

–

Güç Kablosu

–

PCB Kart

–

Paket İçeriği:

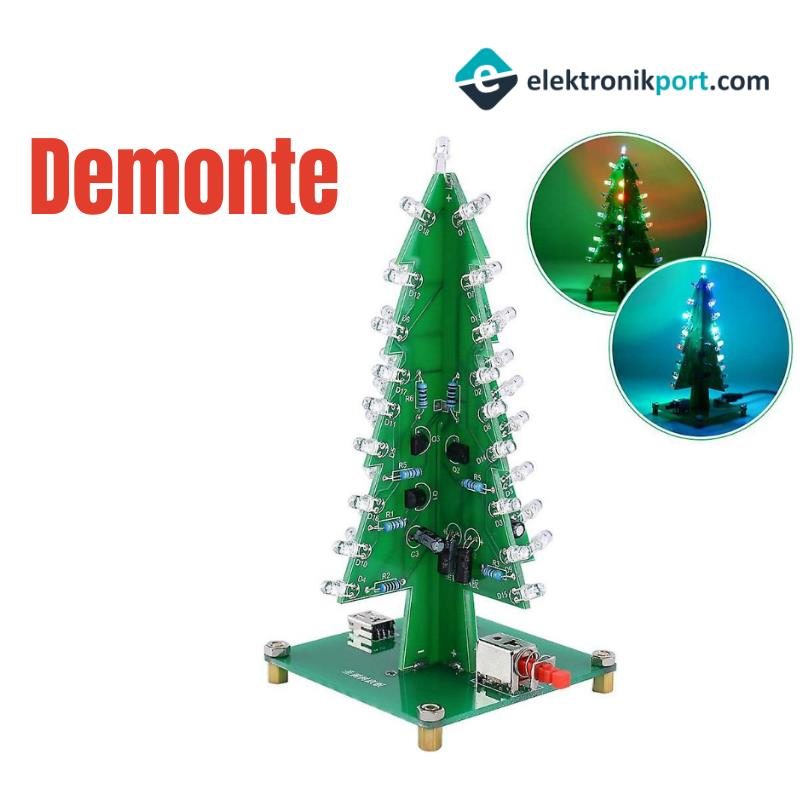

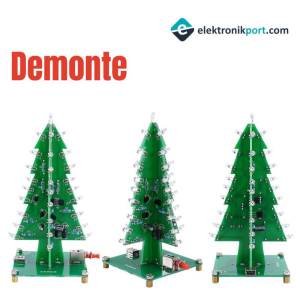

· 1 Adet Renkli Işıklı Yılbaşı Çam Ağacı Devresi DIY Lehimleme Kiti - Demonte(Montesiz)
