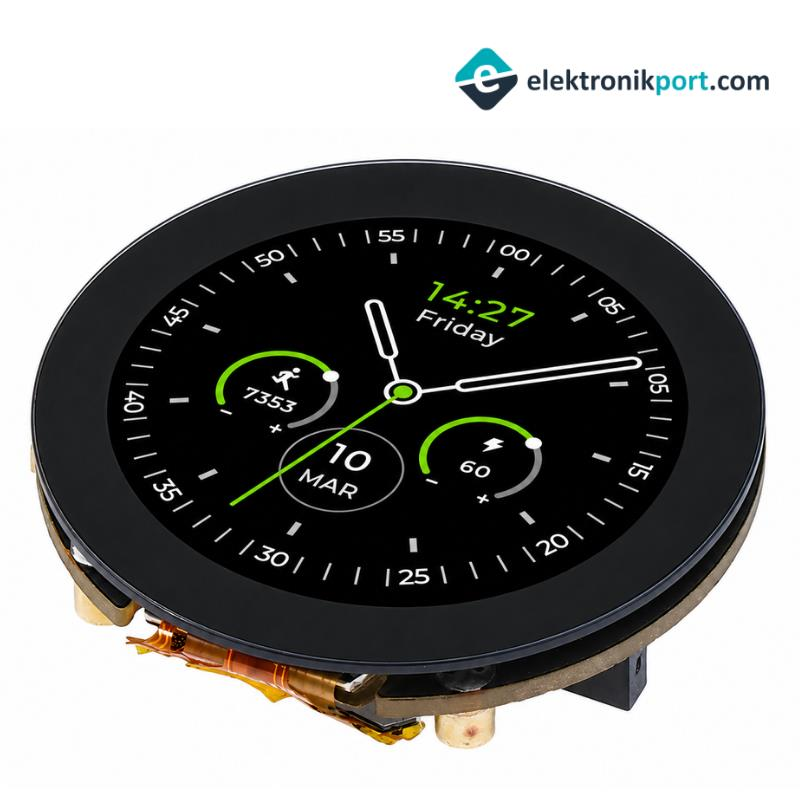

Seed Studio PCF8563 LCD 1.28 inç Display XIAO Platform Genişletme Kartı
Seed Studio PCF8563 LCD 1.28 inç Display XIAO Platform Genişletme Kartı
Teknik Özellikler
· Ekran Tipi: Yuvarlak TFT LCD, kapasitif dokunmatik
· Ekran Boyutu: 1,28 inç
· Çözünürlük: 240x240 piksel
· Renk Derinliği: 65K renk
· LCD Sürücü Entegresi: GC9A01
· Dokunmatik Tipi: Kapasitif dokunmatik ekran
· Dokunmatik Kontrolcüsü: CST816S
· RTC Entegresi: PCF8563 gerçek zamanlı saat
· RTC Haberleşmesi: I2C
· Hafıza Desteği: MicroSD / TF kart yuvası
· Desteklenen Kart Kapasitesi: 32GB'a kadar, FAT formatı
· Batarya Desteği: 3,7V Li-Po / Li-ion batarya bağlantısı
· Batarya Şarj Devresi: Kart üzerinde dahili şarj devresi bulunur
· Yaklaşık Şarj Akımı: 485mA
· USB Besleme: 5V USB Type-C üzerinden
· Batarya Konnektörü: JST 1,25mm
· Kart Ölçüsü: Yaklaşık 39x39mm
· Platform: Seeed Studio XIAO serisi geliştirme kartları için tasarlanmıştır
· Bağlantı Yapısı: XIAO kartları doğrudan arka taraftaki sokete takılabilir; temel kullanımda ek kablolama veya lehimleme gerektirmez.
· Kütüphane Desteği: Seeed_GFX, TFT_eSPI, Arduino GFX ve LVGL ile kullanılabilir.
· Ek Donanımlar: RTC, MicroSD kart yuvası, batarya şarj devresi ve dokunmatik ekran aynı kart üzerinde bulunur.
· Kullanım Alanları: Akıllı saat ve giyilebilir cihazlar, masaüstü göstergeler, sensör ekranları, IoT kontrol panelleri, saat/takvim uygulamaları, ESP32 tabanlı grafik arayüzler ve kompakt HMI projeleri için uygundur.
· Not: Kart fiziksel olarak XIAO serisiyle uyumlu olsa da gelişmiş grafik uygulamalarında kullanılan XIAO modelinin RAM kapasitesi önemlidir. Seeed Studio, özellikle ağır grafik örneklerinde ESP32C3 ve ESP32S3 gibi daha yüksek bellekli modellerin daha uygun olduğunu belirtiyor.
Paket İçeriği:
· 1 Adet Seed Studio PCF8563 LCD 1.28 inç Display XIAO Platform Genişletme Kartı
