Sıcaklık Kontrol Devresi - Röle Çıkışlı Dijital Termostat XY-T01

Sıcaklık Kontrol Devresi - Röle Çıkışlı Dijital Termostat XY-T01

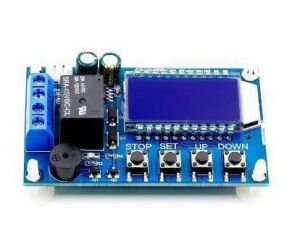

Üzerindeki ntc sayesinde ortamdaki sıcaklık değerini ölçen ve elde ettiği sıcaklık verileri ile röleyi açan yada kapatan bu modülü, akıllı ev projelerinizde, kuluçka, sıcaklık kontrollü işlemlerde kullanabilirsiniz. Ürün üzerinde yer alan 4 buton yardımıyla kontrol edilir ve değerler girilir.

Özellikler:

LCD ekran

Acil durdurma fonksiyonu

Gerçek zamanlı ekran sıcaklığı

Otomatik olarak parametreleri kaydedin

Destek UART Seti

Yüksek sıcaklık sesli alarm

Çalışma durumu göstergesi

Geniş gecikme başlangıç ​​zamanı aralığı

Parametreler:

Ürün Numarası: XY-T01

Çalışma Gerilimi: DC 6V-30V veya 5V Micro USB

Kontrol Yük Akımı: 10A (Maks)

LCD yenileme hızı: 0.5 saniye

Sıcaklık Sensörü: NTC-10K B3950

Test Sıcaklığı: -50 ~ 110 ℃

Kontrol hassaslığı: 0.1 ℃

Sensör uzunluğu: 0.5 metre

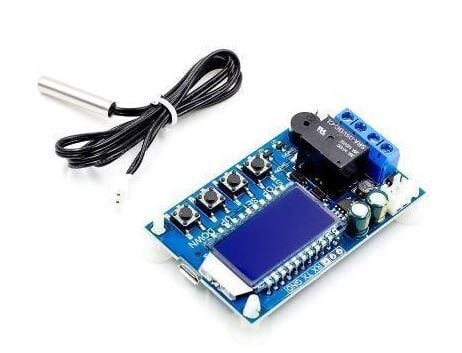

Sensör probu özellikleri: 4 * 30mm Paslanmaz çelik

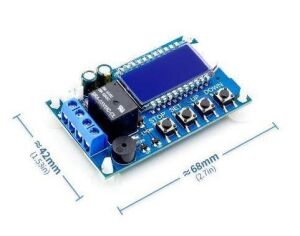

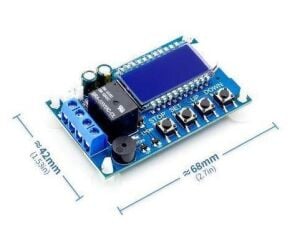

Fiziksel boyut: 68 * 42 * 21mm

Ürünün Çalışma Modları

Isıtma modu "H":

Tespit edilen sıcaklık, ayarlanan sıcaklıktan daha düşük veya ona eşit olduğunda - histerezis sıcaklığı, röle açılır ve ısıtma cihazı çalışmaya başlar;

Algılanan sıcaklık, ayarlanan sıcaklığa eşit veya daha büyük olduğunda, röle bağlantısı kesilir ve ısıtma cihazı çalışmayı durdurur;

Soğutma modu "C":

Tespit edilen sıcaklık, ayarlanan sıcaklık + histerezis sıcaklığına eşit veya daha büyük olduğunda, röle açılır ve soğutma ekipmanı çalışmaya başlar;

Tespit edilen sıcaklık, ayarlanan sıcaklıktan düşük veya eşit olduğunda, röle bağlantısı kesilir ve soğutma ekipmanı çalışmayı durdurur;

Yüksek sıcaklık alarm fonksiyonu ALA:

Gerçek sıcaklık alarm sıcaklığına eşit veya daha büyük olduğunda, sistem ses ve ışık alarmını açar ve sesi ve ışığı durdurmak için herhangi bir tuşa basar;

Gecikmeli başlatma OPH:

Normal bir ısıtma veya soğutma işlemi tamamlandığında, sistem T zamanlamasını başlatır. Ancak, yalnızca T büyük veya eşit KOH sonra, sistem bir sonraki ısıtma veya soğutma çalışmasını yapabilir;

Sıcaklık düzeltme fonksiyonu OFE (-10.0 ~ 10,0 Santigrat derece):

Sistem uzun süre çalışabilir ve sapmalar oluşabilir. Bu fonksiyon, gerçek sıcaklık = ölçülen sıcaklık + kalibrasyon değeri ile düzeltilir;

Parametre uzaktan okuma / ayarlama:

Başlangıç ​​sıcaklığı, durma sıcaklığı, sıcaklık düzeltmesi vb. Gibi parametreler UART içinden ayarlanabilir;

Sıcaklık gerçek zamanlı raporlama:

Sıcaklık raporlama işlevi etkinse, ürün tespit edilen sıcaklığı UART aracılığıyla 1 sn'lik aralıklarla UART aracılığıyla terminale iletir;

Röle etkin (varsayılan açık):

Röle kapalıysa, röle kapalı kalır;

Fabrika ayarlarını geri yükle:

Aynı anda STOP, SET 3S veya daha fazla düğmesine basıp, fabrika ayarlarını geri yükleyin.
