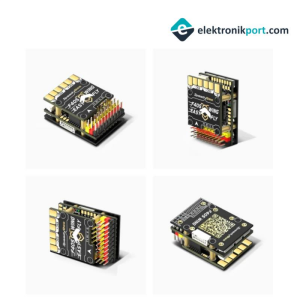

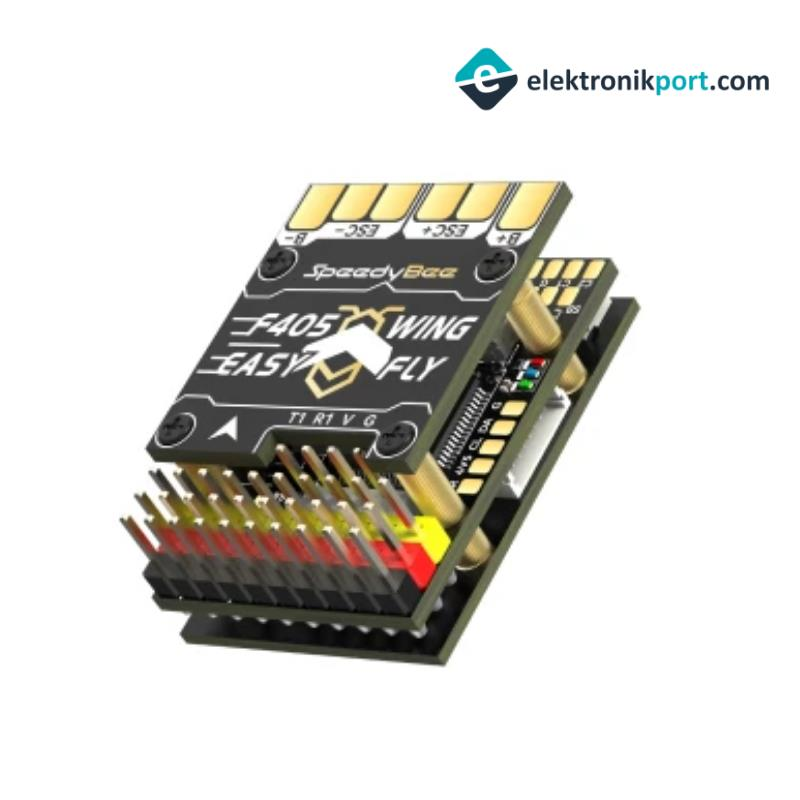

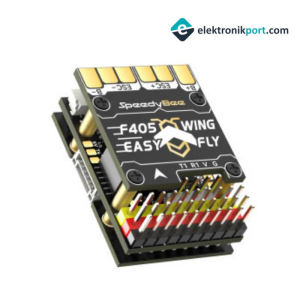

SpeedyBee F405 WING MINI Sabit Kanatlı Uçuş Kontrol Cihazı çok çeşitli özelliklere sahip kompakt, sabit kanatlı bir uçuş kontrol cihazıdır. F405 küçük ama güçlüdür ve işlevsellikten ödün vermez. Akıllı tasarımı, kompakt planörlerden 250g'nin altındaki sabit kanatlı uçaklara kadar modellere uygundur.

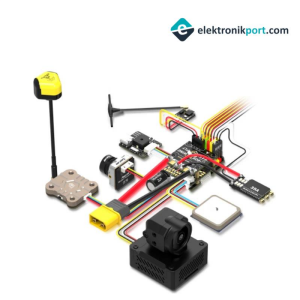

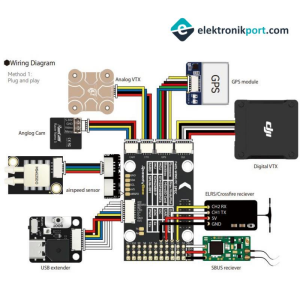

SpeedyBee Uygulaması aracılığıyla F405 Mini, grafiksel kurulum ve ayarlamayı mümkün kılarak modellerin ilk kurulumunu çok kolaylaştırır. F405 Mini, GPS ve FPV kameralar için konnektörler bulunmaktadır. Uçuş kontrol cihazı, analog kameralar için çift kamera değiştirme ve çevre birimlerini bağlamak için 6 uart bağlantı noktasına sahiptir. Anakartta ayrıca motor ve servo kontrolü için 11 PWM çıkışı bulunur. Hem Ardupilot hem de INAV yazılımları için uyumluluk sağlanmıştır.

SKU: SB-F405WING-MINI

Kullanım Kılavuzu AP4.3.7 Firmware WithPinio INAV7.0.0 Firmware WithPinio

FC Kontrol Kartı Özellikleri:

Ürün Adı SpeedyBee F405 WING MINI FC Kontrol Kartı

MCU STM32F405, 168MHz, 1MB Flash

IMU (Jiroskop & İvmeölçer) ICM-42688-P

Barometre SPL006-001

OSD Yongası AT7456E

Blackbox MicroSD Kart Yuvası

UART 6 adet (USART1, USART2, USART3, UART4, UART5,

UART6 - Kablosuz kart telemetri bağlantısı için ayrılmıştır)

I2C 1x Manyetometre veya dijital hava hızı sensörü için kullanılır

ADC 4x (VBAT, Akım, Analog RSSI, Analog Hava Hızı)

PWM 12x (9x pin başlığı + 2x lehim pedi + 1x "LED" pedi)

ELRS/CRSF Alıcı Desteklenir, UART1’e bağlanır

SBUS SBUS girişi için dahili invertör (UART2-RX)

LED FC DURUMU (Mavi, Yeşil) ve 3.3V gösterge (Kırmızı) için 3x LED

Analog RSSI Desteklenir, "RS" olarak adlandırılmıştır

Çift Analog Kamera Geçişi Varsayılan olarak Kamera1 Video Girişi (C1). ArduPilot Röle veya INAV Modları/KULLANICI ayarları ile C1 ve C2 arasında geçiş yapılabilir.

Her iki kamera da aynı video formatında olmalıdır (PAL veya NTSC).

Desteklenen FC Yazılımı INAV: SpeedyBeeF405WING (varsayılan)

ArduPilot: SpeedyBeeF405WING

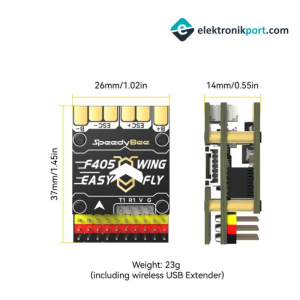

Ağırlık 5.6g

Güç Dağıtım Kartı (PDB) Özellikleri

Ürün Adı SpeedyBee F405 WING MINI Güç Dağıtım Kartı (PDB)

Giriş Gerilim Aralığı 7~26V (2~6S LiPo)

Pil Gerilim Sensörü FC kartındaki VBAT hattına bağlanır, 1K:10K oranı (INAV’da Ölçek 1100, ArduPilot’ta BATT_VOLT_MULT 11.0)

Pil Akım Sensörü 80A sürekli, 150A tepe akım. FC kartındaki “Current” hattına bağlanır (INAV’da Ölçek 195, ArduPilot’ta 50 A/V)

TVS Koruma Diyotu Var

FC BEC Çıkışı 5.2V ± 0.1V DC çıkış, sürekli 2A akım, 3A tepe akım. FC, alıcı, GPS modülü, hava hızı sensörü ve telemetri modülü için tasarlanmıştır.

VTX & Kamera Güç Beslemesi VTX güç arayüzü (Vv) iki güç seçeneği sunar: doğrudan pil voltajı veya entegre 5V BEC (5V4A Servo BEC voltajını paylaşır).

Varsayılan olarak pil voltajı seçilidir.

(VTX ve kameranın giriş voltaj aralığının uyumlu olduğundan emin olun)

Pad jumper üzerinden 5V güç kaynağına geçiş yapılabilir (Servo BEC çıkışı kullanılarak).

(Bu yöntem kullanılıyorsa, hem servo hem de VTX için akım gereksinimlerinin yeterli olduğundan emin olun)

Servo BEC Çıkışı 5V ± 0.1V DC çıkış, sürekli 4A akım, 5A tepe akım. Voltaj ayarlanabilir, varsayılan 5V, jumper ile 6V’a geçirilebilir. Servolar için tasarlanmıştır.

Ağırlık 5.5g

Kablosuz USB Genişletici Özellikleri

Ürün Adı SpeedyBee F405 WING MINI Kablosuz USB Genişletici

INAV: Lütfen UART6 üzerindeki MSP seçeneğinin açık olduğundan ve baud hızının 115200 olarak ayarlandığından emin olun.

ArduPilot: Lütfen Serial6 bağlantısının baud hızını 115200 ve protokolünü Mavlink2 olarak ayarlayın.

BLE modu — SpeedyBee uygulamasına bağlanmak için

Wi-Fi (AP) modu — SpeedyBee uygulaması, QGroundControl, MissionPlanner vb. ile bağlantı kurulabilir.

Wi-Fi Adı: Speedybee eFLY-WIFI

Şifre: 88888888

Wi-Fi (STA) modu — QGroundControl, MissionPlanner vb. ile bağlantı kurulabilir.

1. Adım: Kişisel Erişim Noktasını (Hotspot) açın.

2. Adım: Hotspot ayarlarında "NAME/Device Name/Hotspot Name" kısmını bulun.

3. Adım: Adı eFLY olarak değiştirin ve şifreyi 88888888 olarak ayarlayın.

Kablosuz Kapalı Modu

USB Port Türü Type-C

Buzzer (Uyarı Zili) 5V Aktif Buzzer

Ağırlık 3.2g
