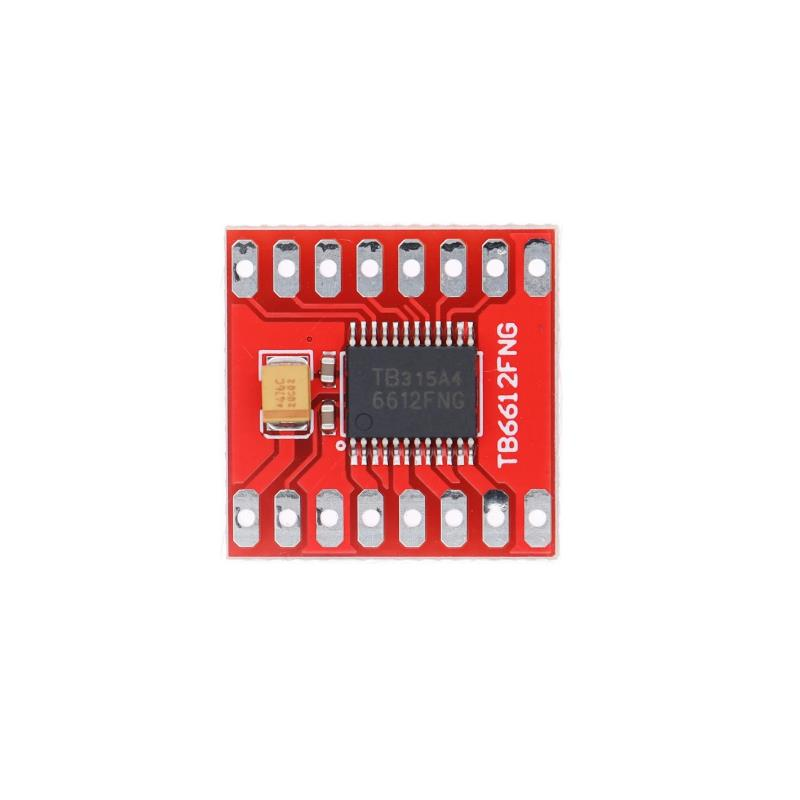

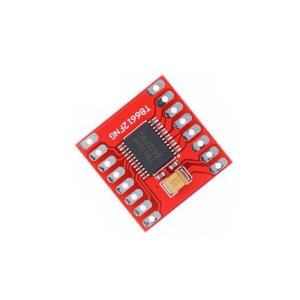

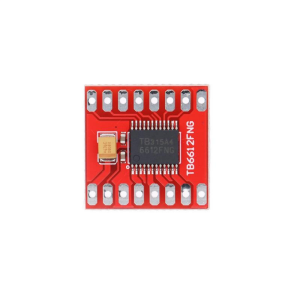

TB6612FNG motor sürücü 2 adede kadar DC motor veya 1 adet step motoru sürekli olarak 1.2A (anlık 3.2A) akım ile sürebilmektedir. 2 adet giriş pini (IN1 ve IN2) kullanılarak motor 4 farklı modda kullanılabilir: saat yönü/saat yönü tersi dönüş, kısa fren ve durma. A ve B motor çıkışları ayrı olarak 100kHz frekansa kadar PWM sinyali ile kontrol edilebilmektedir. STBY pini lojik 1 seviyesine çekilerek motorların uyku (standby) moduna alınabilir.

Lojik besleme gerilimi (VCC) 2.7-5.5VDC arasında kullanılabilir. Motor besleme gerilimi ise maksimum 15VDC olarak verilebilir. Kanal başına 1.2A sürekli, 3.2A anlık akım sağlayabilmektedir. Kartın bağlantıları 0.1" (2.54mm) standart header bağlantıları şeklinde verilmiştir.

Ürün içeriği:

TB6612FNG motor sürücü kartı
Erkek header bağlantıları

TB6612FNG Teknik Özellikleri:

Giriş gerilimi: 15VDC motor, 2.7-5.5V Vcc
Çıkış akımı: 1.2A sürekli/ 3.2A anlık
Standby özelliği ile güç tasarrufu
CW/CCW/kısa fren/motor durdurma kontrol modları
Dahili aşırı sıcaklık ve düşük gerilim koruma özellikleri

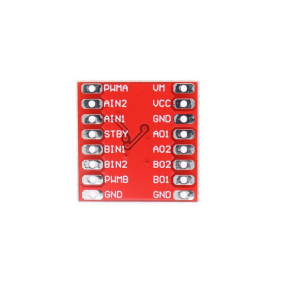

0.1" (2.54mm) bağlantı pinleri
Besleme hatlarında filtre kapasitörleri
Boyular: 2x2cm (yaklaşık)
