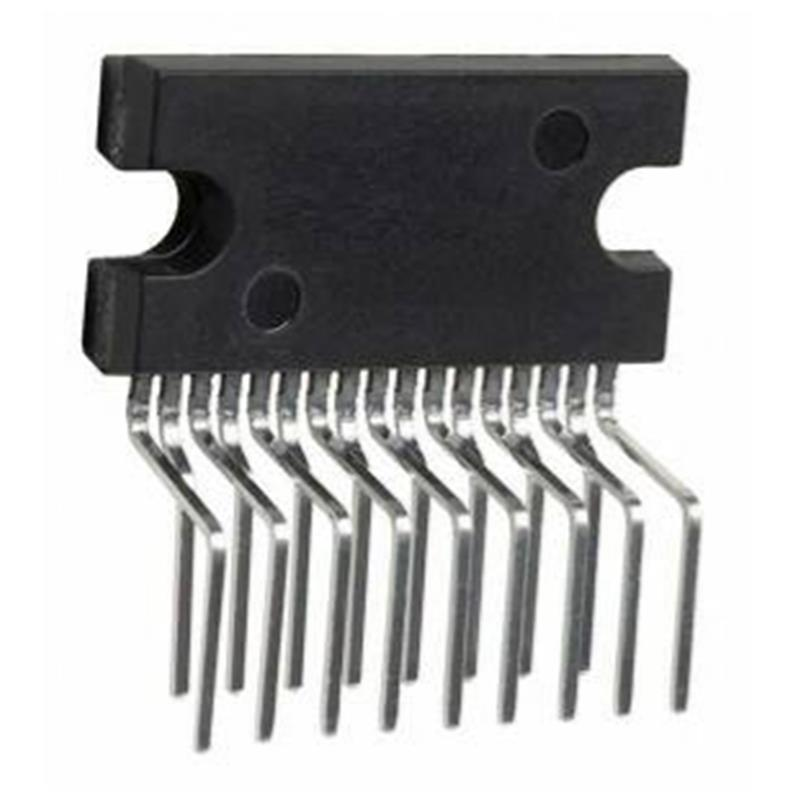

TDA1555Q Entegresi ZIL-17
Stoktan Hızlı Gönderi
18,73 TL den başlayan taksitlerle!
Taksit Seçenekleri
144,05 TL

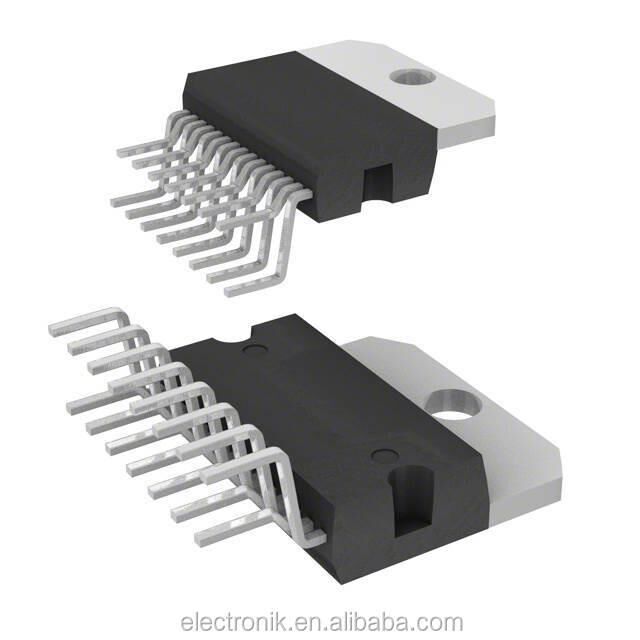

TDA1555Q (ZIP-17 / SOT243-1) teknik bilgiler
Genel
- Tip: Class-B ses güç amplifikatörü
- Konfigürasyon: 4×11 W (single-ended) veya 2×22 W (BTL/stereo köprü)
- Paket: 17-pin SIL/ZIP-17 (SOT243-1)
- Hedef kullanım: Araç teypleri / genel ses güçlendirme
- Hızlı veri
- Besleme gerilimi (çalışma): 6.0 – 18.0 V (tipik 14.4 V)
- Boşta akım (toplam): typ. 80 mA (max 160 mA)
- Çıkış gücü (Stereo BTL, RL=4 Ω, 14.4 V, THD=10%): 20–22 W / kanal
- Çıkış gücü (Quad SE, RL=4 Ω, THD=10%): ≈6 W / kanal (RL=2 Ω’da ≈11 W)
- Röple reddi (RR): ≈48 dB
- Giriş empedansı: ≈25–38 kΩ (BTL) / ≈50–75 kΩ (SE)
- DC çıkış ofseti: ≤100 mV (BTL’de önemli)
Öne çıkan özellikler
- Çok az harici bileşen ile çalışır
- Mute/Stand-by pini (düşük bekleme akımı, pop’suz açma/kapama)
- Distortion Detector (pin 15) – klip başlangıcında işaret verir
- Load-dump, AC/DC kısa devreye dayanım, termal koruma, ters besleme koruması
- Düşük ısıl direnç, aynı giriş yapıları (inv./non-inv.), sabit kazanç (SE: ~20 dB, BTL: ~26 dB).
TDA1555Q Entegresi ZIL-17
