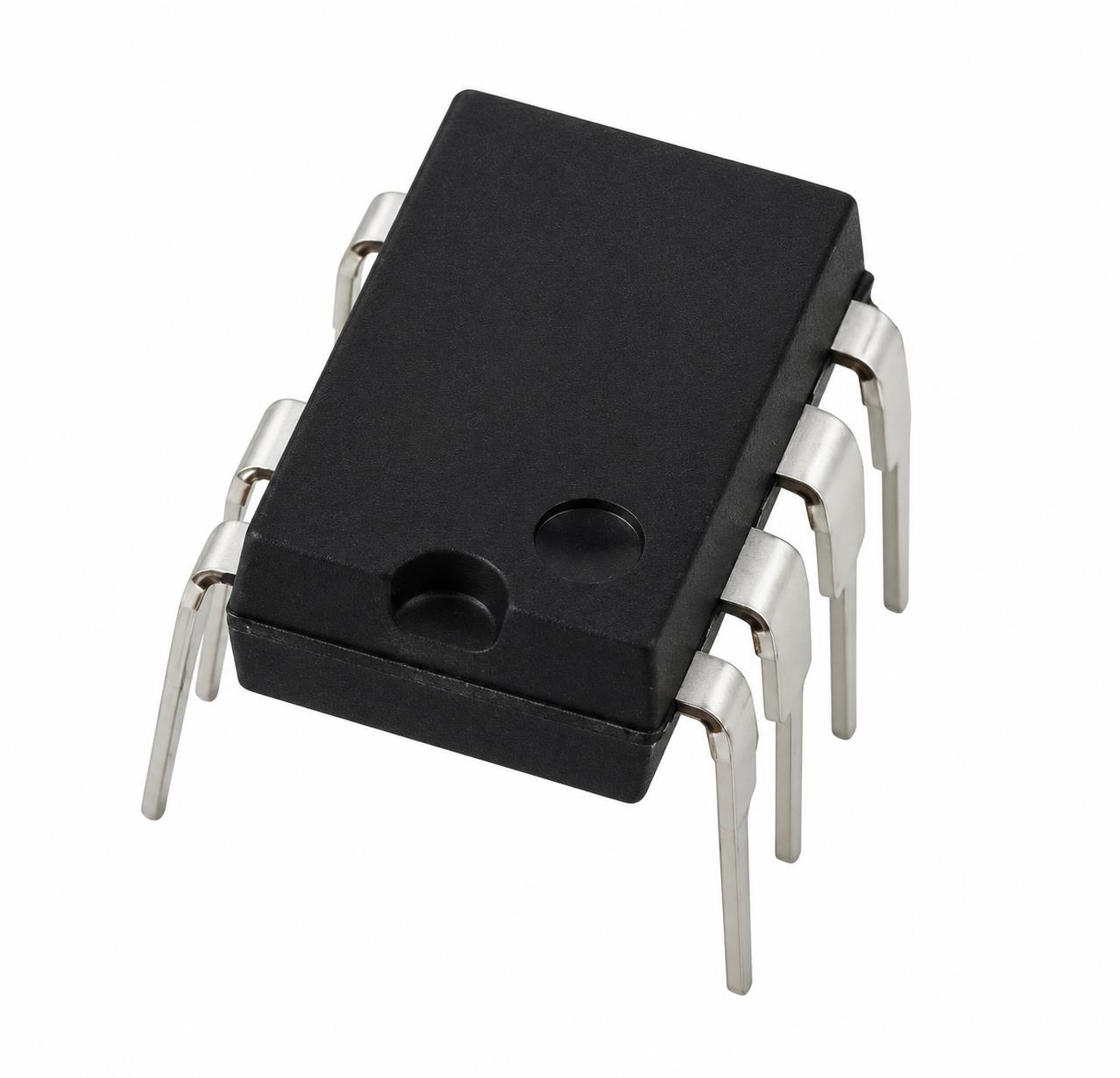

TNY264PN DIP-8B, Power Integrations tarafından geliştirilen TinySwitch-II serisine ait, yüksek verimli ve düşük güç tüketimine sahip bir AC-DC anahtarlamalı güç kaynağı (SMPS) entegresidir. Elektronik cihazların güç besleme devrelerinde, adaptörlerde, şarj cihazlarında ve bekleme güç kaynaklarında kullanılmaktadır.

Entegre içerisinde 700V güç MOSFET'i, osilatör, akım sınırlama ve termal koruma devreleri bulunmaktadır. 132 kHz anahtarlama frekansı sayesinde kompakt transformatörlerle çalışabilir.

Dahili otomatik yeniden başlatma (Auto-Restart), kısa devre ve aşırı sıcaklık koruma özellikleri sayesinde güvenilir güç kaynağı tasarımları oluşturulmasına yardımcı olur.

Teknik Özellikler

· Ürün Modeli: TNY264PN

· Üretici: Power Integrations

· Seri: TinySwitch-II

· Entegre Tipi: AC-DC Anahtarlamalı Güç Kaynağı

· Kılıf Tipi: DIP-8B

· Bağlantı: 7 fiziksel bacak (8 pin konumlu kılıf)

· Giriş Gerilimi: 85-265V AC (uygun güç kaynağı devresinde)

· Dahili MOSFET Dayanım Gerilimi: 700V

· Anahtarlama Frekansı: 132 kHz (tipik)

· Maksimum Çıkış Gücü: 9W (230V AC, açık kart tasarımında)

· Çıkış Gücü: 6W (85-265V AC, açık kart tasarımında)

· Çalışma Sıcaklığı: -40°C ile +150°C (jonksiyon)

· Devre Topolojisi: Flyback

· Koruma Özellikleri: Aşırı Akım, Kısa Devre, Aşırı Sıcaklık, Otomatik Yeniden Başlatma

· Montaj Tipi: THT (Delik İçi Montaj)

· Kontrol Yöntemi: ON/OFF Anahtarlama Kontrolü

Paket İçeriği

· 1 Adet TNY264PN DIP-8B AC-DC Güç Kaynağı Entegresi
