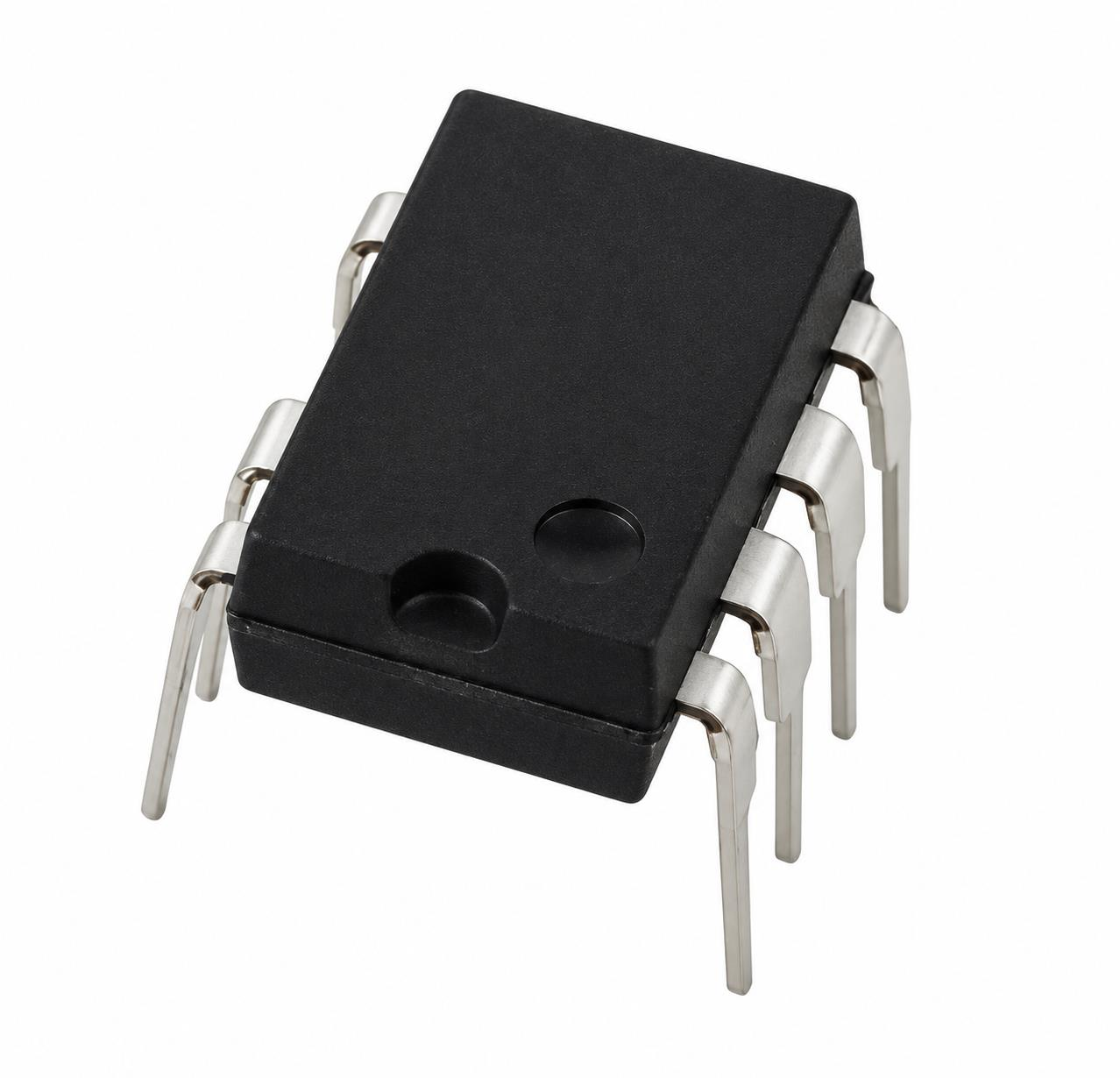

TNY274PN DIP-8C, Power Integrations tarafından geliştirilen TinySwitch-III serisine ait, yüksek verimli ve düşük güç tüketimine sahip bir AC-DC anahtarlamalı güç kaynağı (SMPS) entegresidir. Özellikle adaptörler, şarj cihazları, televizyonlar, uydu alıcıları ve elektronik cihazların güç besleme devrelerinde kullanılmak üzere tasarlanmıştır.

Entegre içerisinde 700V güç MOSFET'i, osilatör, yüksek voltaj akım kaynağı, ayarlanabilir akım sınırlama ve termal koruma devreleri bulunmaktadır. ON/OFF kontrol teknolojisi sayesinde düşük yük koşullarında da enerji verimliliğini koruyarak güç tüketimini azaltır.

Dahili kısa devre koruması, aşırı sıcaklık koruması ve otomatik yeniden başlatma özellikleriyle güvenilir çalışma sağlar. DIP-8C kılıf yapısı sayesinde elektronik devre kartlarına delik içi montaj yöntemiyle kolayca lehimlenebilir.

Teknik Özellikler

· Ürün Modeli: TNY274PN

· Üretici: Power Integrations

· Seri: TinySwitch-III

· Entegre Tipi: AC-DC Anahtarlamalı Güç Kaynağı

· Kılıf Tipi: DIP-8C

· Dahili MOSFET Gerilim Dayanımı: 700V

· Şebeke Giriş Voltajı: 85V – 265V AC (uygun güç kaynağı devresinde)

· Çıkış Gücü (230V AC): 6W (kapalı adaptör), 11W (açık kart)

· Çıkış Gücü (85–265V AC): 5W (kapalı adaptör), 8,5W (açık kart)

· Devre Topolojisi: Flyback

· Kontrol Tipi: ON/OFF Anahtarlama Kontrolü

· Akım Sınırlama: Harici BP/M kondansatörü ile seçilebilir

· Düşük Güç Tüketimi: Yüksüz çalışma için optimize edilmiş tasarım

· Koruma Özellikleri: Kısa Devre, Aşırı Akım, Aşırı Sıcaklık ve Otomatik Yeniden Başlatma

· Montaj Tipi: THT (Delik İçi Montaj)

Kullanım Alanları

· AC-DC adaptör ve güç kaynağı devreleri

· Telefon ve küçük elektronik cihaz şarj adaptörleri

· Televizyon ve monitör bekleme güç kaynakları

· Uydu alıcıları ve DVD oynatıcılar

· Beyaz eşya elektronik kontrol kartları

· Düşük güçlü SMPS tasarımları

· Endüstriyel elektronik besleme sistemleri

· Elektronik kart onarımı ve bakım uygulamaları

Paket İçeriği

· 1 Adet TNY274PN DIP-8C Entegresi
