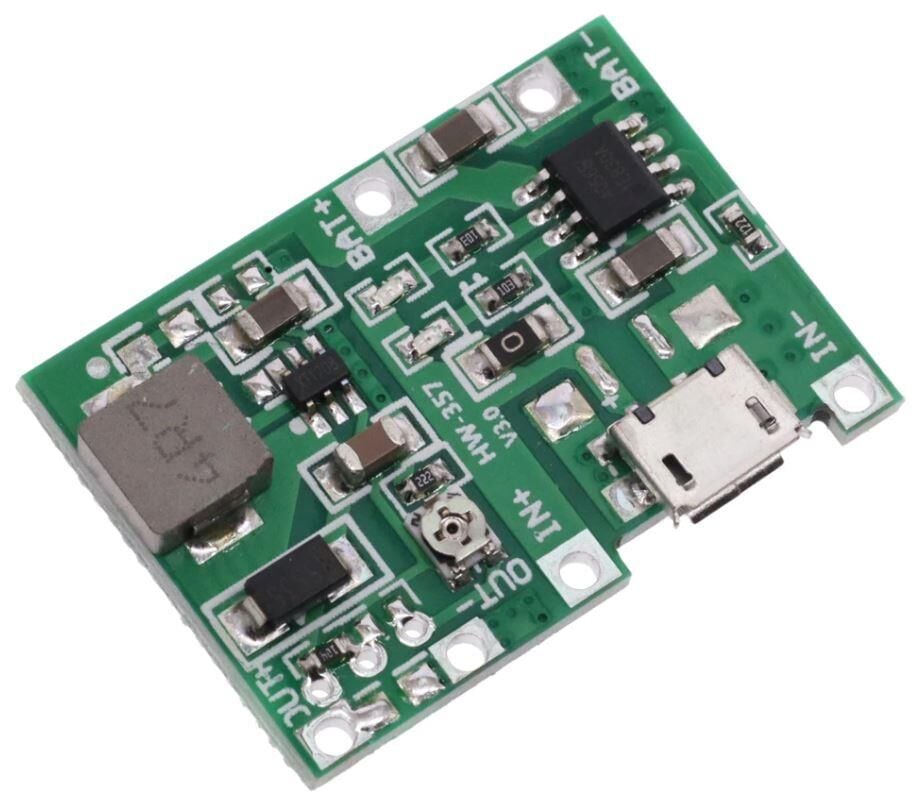

TP4056 2A, lityum pilleri şarj etmek için tasarlanmış bir modüldür ve voltaj yükseltici devre ile birlikte gelir. Bu modül, özellikle tek hücreli lityum iyon (Li-Ion) ve lityum polimer (LiPo) piller için idealdir

Teknik Özellikler:

Giriş Voltajı: 4.5V - 5.5V (Micro USB ile)
Şarj Akımı: 2A (maksimum)
Maksimum Şarj Voltajı: 4.2V
Voltaj Yükseltici: 3.7V'den 5V veya daha yüksek voltajlara çıkış sağlar.
LED Göstergeler:

Kırmızı LED: Şarj işlemi devam ediyor.
Mavi LED: Şarj tamamlandı.

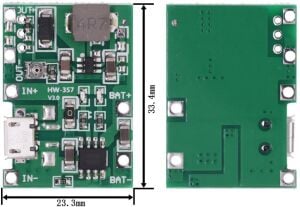

Boyutlar: 25mm x 19mm x 10mm

Paket İçeriği:

1 Adet TP4056 2A Lipo - Li Ion Micro USB Pil Şarj Devresi + Voltaj Yükseltici Devre Kartı

Kullanım Alanları:

Kompakt Tasarım: Küçük boyutu sayesinde dar alanlarda kolayca kullanılabilir.
Hızlı Şarj Desteği: 2A akım ile hızlı şarj imkanı sunar.
Güvenlik Özellikleri: Aşırı akım ve kısa devre koruması ile güvenli bir kullanım sağlar.

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

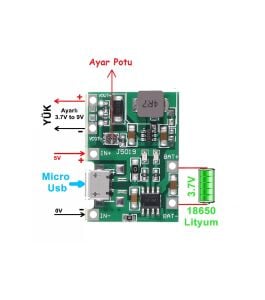

TP4056 2A Lipo - Li Ion Micro USB Pil Şarj Devresi + Voltaj Yükseltici Devre kartı TP4056 2A Lipo - Li Ion Micro USB Pil Şarj Devresi + Voltaj Yükseltici Devre kartı, TP4056 18650 Lityum Pil Şarj Micro Usb + Ayarlı Voltaj Yükseltici 3-7V to 27V Boost Step Up Lion Batarya Akü Ayar potu hassastır. Sert ve kaba darbelerde bozulabilir. Kuvvet vermeden ayar yapmanız gerekmektedir. Bu modül TP4056 lipo şarj çipi ile yapılmıştır. 1 hücreli lityum pilleri şarj edebilir veya paralel bağlı pilleri şarj edebilir. TP4056 basit devre yapısı ile hassas şarj yapabilmektedir. Bu modül tamamiyle otomatik şarj mekanizmasına sahiptir. Smd malzemelerden üretilmiştir. Devrede pil şarj dışında votlaj yükseltme devreside bulunmaktadır. Kart üzerindeki küçük pot ile çıkış voltajı ayarlanabilmektedir. Yük çıkış voltajı fabrikasyon olarak 9V a ayarlanmıştır. 4V luk pil voltajını 27V a kadar yükseltilerek yüke bağlayabilirsiniz.Potu saat yönünde çevirmek voltajı artırır. 2V pil voltajında voltaj yükseltme işlemi otomatik olarak durur. Çıkış akımları 5V 1.4A , 9V 0.8A, 12V 0.6A şeklinde kullanabilirsiniz. Modül self-regulasyon current yeteneğine sahiptir. 100mA ile 1000mA arasında şarj etme imkanı vardır. Şarjı akımı 1A olarak set edilmiştir. İsterseniz direnç değişimi ile akım değerini değiştirebilirsiniz. Modül besleme voltajını, micro usb yada kart üzerindeki besleme giriş padlerinden alır. Test akımı giriş tarafından ölçülebilir. Şarj akımı pil kapasitesinin 0.37 si kadar olmalıdır. 1A lik bir pil en fazla 0,4A ile şarj edilmesi uygundur. Daha kısa sürede yüksek akımlar ile şarj edilmesi pile zarar verir. Besleme ve pil bağlantılarında kullanılacak tellerin kaliteli olması gerekir. Kalitesiz kablolar göstereceği direnç sebebiyle şarj akımını etkileyecektir. Şarj sırasında kırmızı led gösterge çalışmaktadır. Şarj bittiğinde yeşil gösterge ledi yanar ve şarj bitmiş olduğu anlaşılır. Şarj voltajı 5V üzerinde olmamalıdır. 5V üzerine çıkacak besleme voltajı ısıya sebep olur. Buda şarj akımının azalmasına sebep olur. 60 derecelik entegre sıcaklığı normaldir. Kullanımı : Micro Usb soket veya IN+- girişlerinden kart beslenir. B+ ve B- pinlerinden şarj edilecek pil hücresi bağlanır. Out+ ve Out- pinlerinden yük bağlanabilir. Potansiyometre ile yük voltaj ayarı yapılır. Şarj sırasında kırmızı led yanar. Şarj bitince yeşil led yanar. 1C den büyük oranlı pillerinizi asla şarj etmeyin. Teknik Özellikler : TP4056 lityum şarj entegresi. Giriş voltajı: DC 5V Micro Usb Soket Harici votlaj giriş padleri ( IN + ve IN- ): DC 8V Maksimum Şarj voltajı: 4.2V Şarj akımı 1000mA (direnç değişimi ile 100-1000mAh arasında değiştirilebilir. ) Yük voltajı: DC 4V to 27V Yük akımı: 2A Maksimum 5V 1.4A , 9V 0.8A, 12V 0.6A Çalışma sıcaklığı: -10C 85C %1.5 şarj hassasiyeti Çıkış voltaj ayar potu Kırmızı şarj sürüyor ledi. Yeşil şarj bitti ledi. Ters bağlantı koruması: Hayır Çıkış kısa devre koruması: Hayır Boyutlar: 25mm x 33mm Ağırlık: 5gr Akım Ayar - Direnç Tablosu RPROG (k) IBAT (mA) 30 50 20 70 10 130 5 250 4 300 3 400 2 580 1,66 690 1,5 780 1,33 900 1,2 1000 Paket İçeriği: 1 Adet TP4056 Boost Lityum Pil Şarj Modül Ürün Kodu: kcm82084487 BP-259
