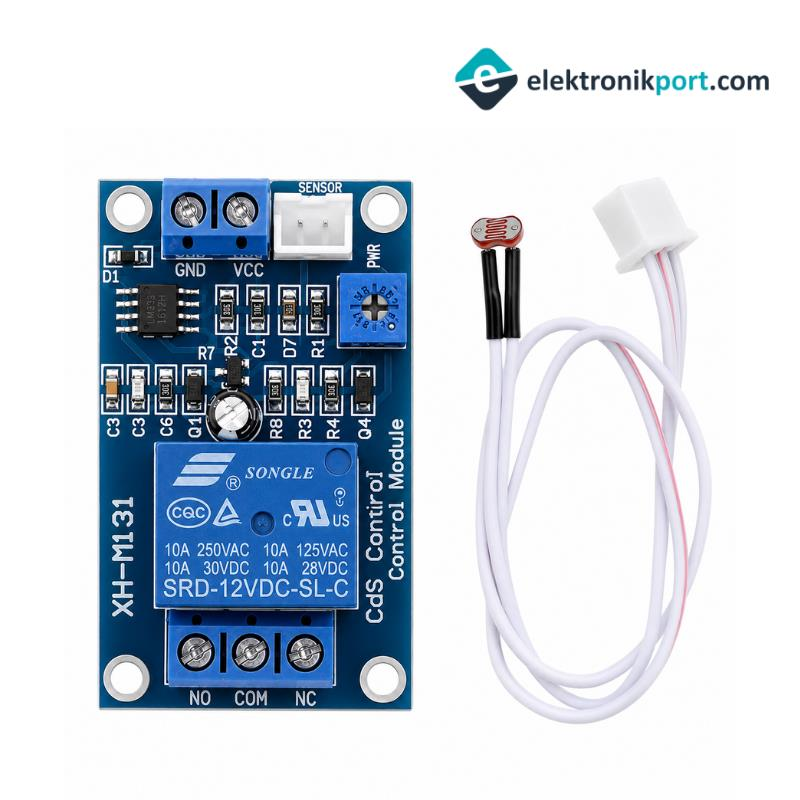

XH-M131 Işık Kontrollü Röle Modülü 12V

 Ldr sensörü sayesinde ışık şiddetine bağlı olarak kontrol edilen röle kartıdır. DC 12V ile çalışmaktadır. Kart üzerindeki potansiyometre ile hassasiyet ayarı yapılabilmektedir. Güneş ışığı altında bir takım işlerin yapılmasını sağlanması yada gece ışık azaldığında çeşitli görevlerin yapılmasını sağlayabilirsiniz.

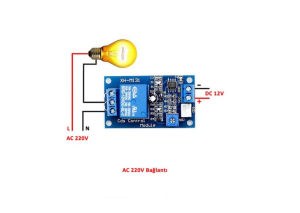

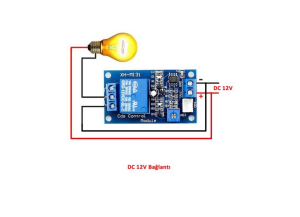

     Röle kullanımı 2 farklı şekilde yapılmaktadır. 2 ve 3 numaralı resimde bağlantı şeması görülmektedir. Gündüz sulama yapma yada karanlıkta otomatik yanan ışık gibi projelerinizde kullanabilirsiniz. LDR sensörünün hassasiyetini, kart üzerinde yer alan trimpot yardımıyla ayarlayabilirsiniz.

Özellikler:

·            Xh-m131 Işık kontrollü röle kartı

·            Anahtarlama gücü:  AC 220V 5A   /   DC 30V 5A

·            Modül besleme voltajı: DC 12V

·            Çalışma Akımı: 35mA

·            Işık şiddet algılama seviye ayar potu

·            Kırmızı led: Devre besleme göstergesi

·            Mavi led: Röle çalışmasını gösterir.

·            Malzeme: Elekronik çeşitli malzemeler, pcb

·            Çalışma sıcaklığı:  -10C  /  80C

·            2 li besleme klemensi.

·            3 lü röle klemensi

·            4 Adet montaj deliği

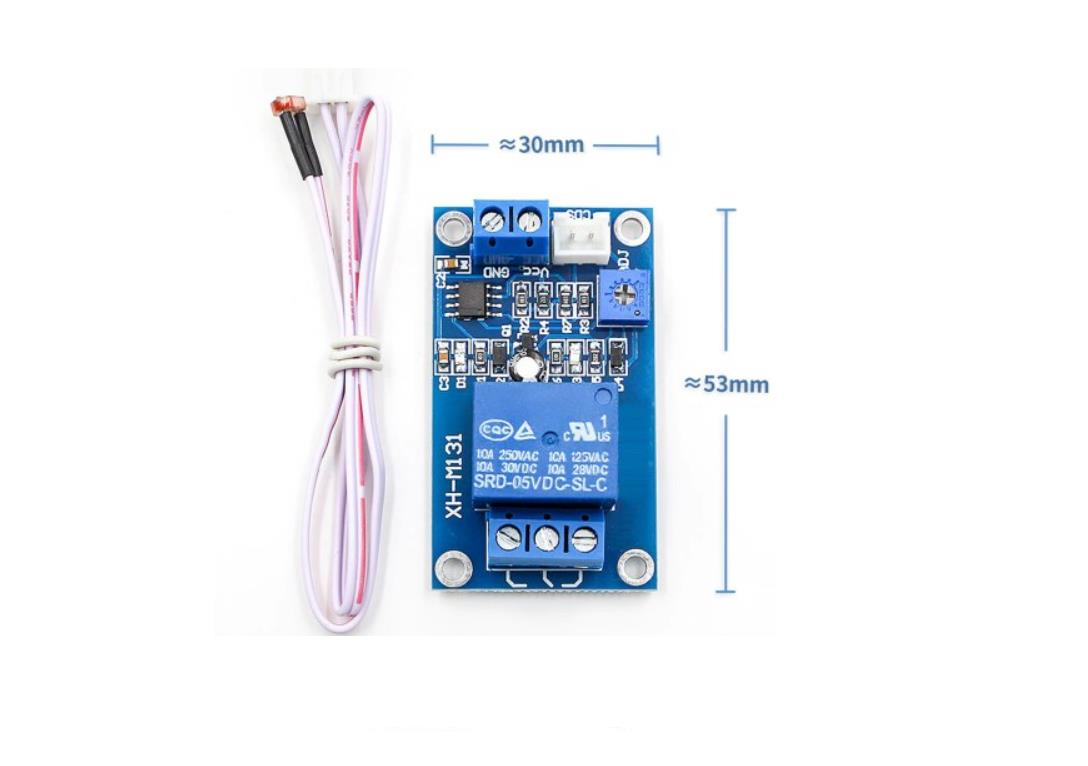

·            Boyutlar: 30mm x 53mm

·            Ağırlık: 20 gr

Röle klemens:

·            Açık Uç ( NO )

·            Ortak Uç ( COM )

·            Kapalı Uç( NC )
