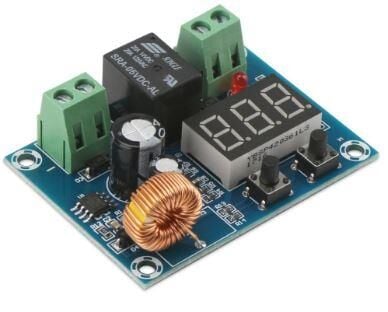

XH-M609, 12V ile 36V DC batarya ve akü sistemleri için tasarlanmış ayarlanabilir voltaj koruma modülüdür. Bataryayı aşırı deşarj ve aşırı şarja karşı koruyarak ömrünü uzatır. Üzerindeki dijital LED ekran sayesinde anlık batarya voltajını gösterir. Ayarlanabilen alt ve üst voltaj limitlerine ulaşıldığında röle çıkışı otomatik olarak açılıp kapanır.

Teknik Özellikler

· Model: XH-M609

· Besleme Gerilimi: DC 12V - 36V

· Desteklenen Aküler: Kurşun Asit, Jel, AGM ve Lityum Bataryalar

· Voltaj Ölçüm Aralığı: 6V - 40V DC

· Voltaj Ayar Hassasiyeti: 0,1V

· Gösterge: 3 haneli dijital LED ekran

· Röle Çıkışı: 10A / 250VAC veya 10A / 30VDC (maksimum)

· Çalışma Akımı: Yaklaşık 20mA

· Güç Tüketimi: Yaklaşık 1,5W

· Kontrol: 2 adet ayar tuşu

· Çıkış Tipi: Röle kontrollü çıkış

· Bağlantı Tipi: Vidalı klemens

· Çalışma Sıcaklığı: -10°C ~ +60°C

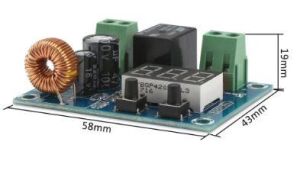

· Kart Ölçüleri: Yaklaşık 57 × 42 × 19 mm

· Montaj Delikleri: 4 adet

· Ağırlık: Yaklaşık 30 g

Koruma Fonksiyonları

· Aşırı şarj koruması

· Aşırı deşarj koruması

· Ayarlanabilir alt voltaj limiti

· Ayarlanabilir üst voltaj limiti

· Otomatik yük bağlama ve kesme

Paket İçeriği

· 1 Adet XH-M609 Yüksek Voltaj Koruma Devresi 12-36V

Yorumlar

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

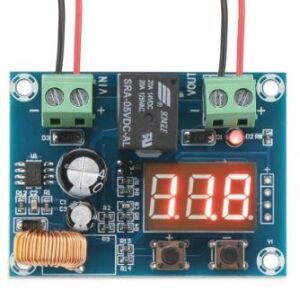

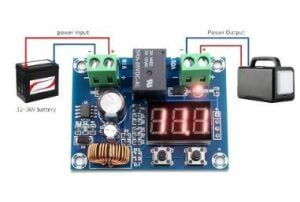

XH-M609 Yüksek Voltaj Koruma Devresi 12-36V XH-M609 Yüksek Voltaj Koruma Devresi 12-36V, Pillerin aşırı boşalması pile zarar verir ve kullanım ömrü azalır. Xh-M609 pillerin aşırı boşalmasını engellemek için kullanılır. Ürün beslemesini bağlandığı aküden alır. Akülerin voltajı doğrusal azalmaz. 12V akü için mesela 10V larda çok hızlı şekilde 0V seviyelerine iner. 8V, 6V, 4V gibi ara voltajları göremezsiniz. Tamamen biten aküler fiziksel olarak zarar görmektedir. Tekrar şarj edilseler bile eski kapasitesine erişemezler. XH-M609 pilin bitmesini engelleyebilirsiniz ve pil ömrü uzun kalacaktır. Kullanım: Ayarlar için kart üzerindeki + ( sol ) tuşu ve – ( sağ ) tuşları kullanılır. Kart üzerinde gözüken değer akünün anlık voltajını gösterir. Sol tuşa 1 dokunma: Daha önce set edilmiş düşük voltaj seviyesini gösterir. Sağ tuşa 1 basma: Röle çıkış ayarı için fark voltajını gösterir. Düşük voltaj ayarı: Sol tuşa 2 kere hızlı basma ile menüye girersiniz. Göstergede nokta simgesi yanıp sönmeye başladığında sol ve sag tuşlara basılarak akünün çalışmasını istediğiniz en düşük voltaj ayarlarsınız. Tekrar başlama voltajı: Sağ tuşa 2 kere basıldığında bu voltaj ayar menüsüne girer. Sağ sol tuşları ile bu fark voltajının ayarı yapılır. Burada set edilen voltaj düşük voltaj ayarı üzerine eklenir. Düşük voltaj için 12v ayarladıysanız ve burada 1,5V ayarlarsanız; Akü voltajı tekrar 12+1,5= 13,5V a çıktığında yüke enerji vermeye başlar. Akü voltajı yükselip röle açıldıktan sonra tekrar düşük voltaj noktasına ulaşana kadar çıkış vermeye devam eder. Voltmetre kalibrasyonu: Sol tuşa uzun basılırsa voltmetre hata düzeltmesi yapabileceğiniz ayar menüsü açılır. Ölçülen voltajda hata var ise buradan doğru voltajı set edebilirsiniz. Mesela akü voltajınız 13V ama cihaz 13.2V gösteriyorsa, bu menüye girip 13V olarak ayarladıgınızda artık hata ortadan kalkacaktır. Gecikmeli başlangıç: ( Gerekmedikçe burası 0 olarak durmalıdır.) Sağ tuşa uzun basarsanız zaman girebileceğiniz menü ayarı açılır. Burada dakika türünden ayar yapılmaktadır. Mesela 3 ayarlarsanız. Akü şarj olmaya başlar voltaj yükselir ve çıkış voltajına ulaşır. Normalde bu durumda rölenin açılması gerekir. Ancak bu menüde ayarladığınız dakika kadar bekler. Bu süre sonunda çıkış aktif olur. Uyarılar: Bu değerler akünüze göre değişiklik gösterebilir. Sizin deşarjı keseceğiniz alt voltajı bilmeniz gerekiyor. 2 butona aynı anda uzun süre basılırsa cihaz resetlenir. Hafızadaki kayıtlar silinir fabrika ayarlarında tekrar çalışmaya devam eder. Yüksek akımlı bir yük sürecekseniz daha kuvvetli bir röle, kontaktör kullanmanız gerekmektedir. Yüksek akımı bu kart üzerindeki düşük akımlı röleden geçirirseniz bir süre sonra röle anahtarları ısıdan kaynar ve yapışır. Cihaz yükü kapatamaz hale gelir. BP-77
