Ürün Özellikleri

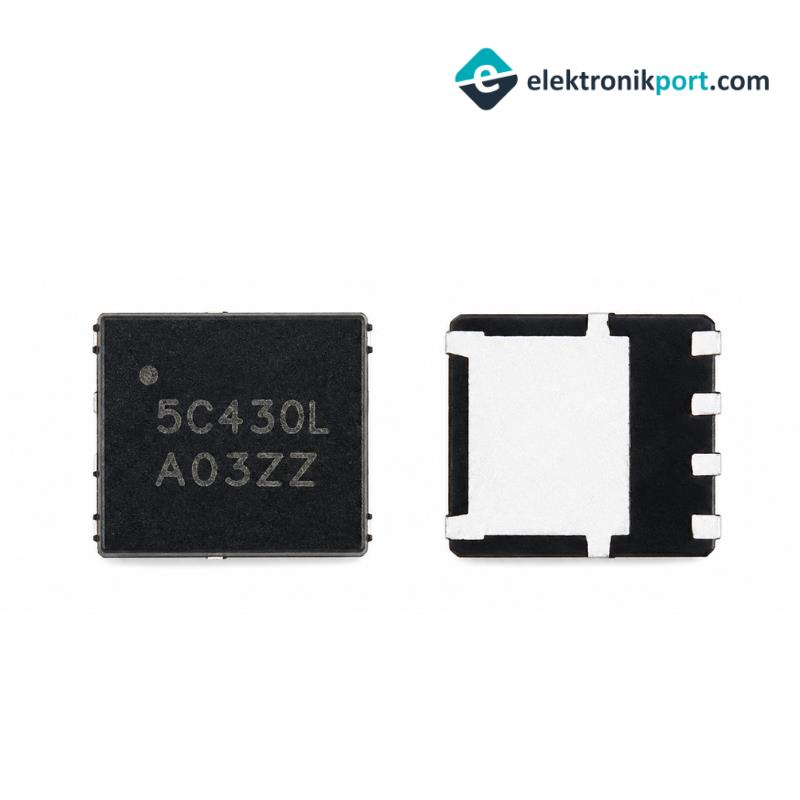

NTMFS5C430NL, yüksek akımlı güç anahtarlama uygulamaları için tasarlanmış N-Kanal güç MOSFET'idir. Düşük RDS(on) değeri sayesinde iletim kayıplarının azaltılmasına yardımcı olur ve yüksek verimli güç elektroniği uygulamalarında kullanılabilir.
Kompakt 5×6 mm SMD kılıf yapısı sayesinde yüksek güç yoğunluğu gerektiren devrelerde az yer kaplar. DC-DC dönüştürücüler, motor sürücüleri, güç kaynakları ve yüksek akımlı anahtarlama devreleri için uygundur.
Not: 200 A değeri, üreticinin belirttiği uygun termal koşullarda ve gövde sıcaklığı TC = 25°C için maksimum sürekli akım değeridir. Gerçek devrede taşınabilecek sürekli akım; PCB bakır alanı, soğutma, ortam sıcaklığı ve bağlantı koşullarına bağlıdır.
Teknik Özellikler
· Model: NTMFS5C430NL
· Üzerindeki Kod: 5C430L
· Üretici: onsemi
· MOSFET Tipi: N-Kanal
· Kanal Sayısı: 1
· Drain-Source Gerilimi (VDS): 40 V
· Gate-Source Gerilimi (VGS): ±20 V
· Sürekli Drain Akımı (ID): 200 A @ TC = 25°C
· Sürekli Drain Akımı (ID): 140 A @ TC = 100°C
· PCB/Ortam Koşullarında Drain Akımı: 38 A @ TA = 25°C
· Darbeli Drain Akımı (IDM): 900 A
· RDS(on): Maks. 1,4 mΩ @ VGS = 10 V
· RDS(on): Maks. 2,2 mΩ @ VGS = 4,5 V
· Gate Eşik Gerilimi (VGS(th)): 1,2 – 2,0 V
· Maksimum Güç Dağılımı: 110 W @ TC = 25°C
· Çalışma/Junction Sıcaklığı: -55°C ~ +175°C
· Teknoloji: Silisyum (Si)
· Montaj Tipi: SMD / SMT
· Kılıf: DFN5 / SO-8FL
· Kılıf Boyutu: Yaklaşık 5 × 6 mm
· Yapı: Enhancement Mode N-Kanal MOSFET
Kullanım Alanları
· DC-DC dönüştürücü devreleri
· Yüksek akımlı güç kaynakları
· DC motor sürücü devreleri
· Batarya ve güç yönetim sistemleri
· Anahtarlamalı güç kaynakları
· Yük anahtarlama devreleri
· Endüstriyel güç elektroniği
· Yüksek verimli MOSFET anahtarlama uygulamaları
Paket İçeriği
· 1 Adet NTMFS5C430NL 40V 200A N-Kanal SMD MOSFET
