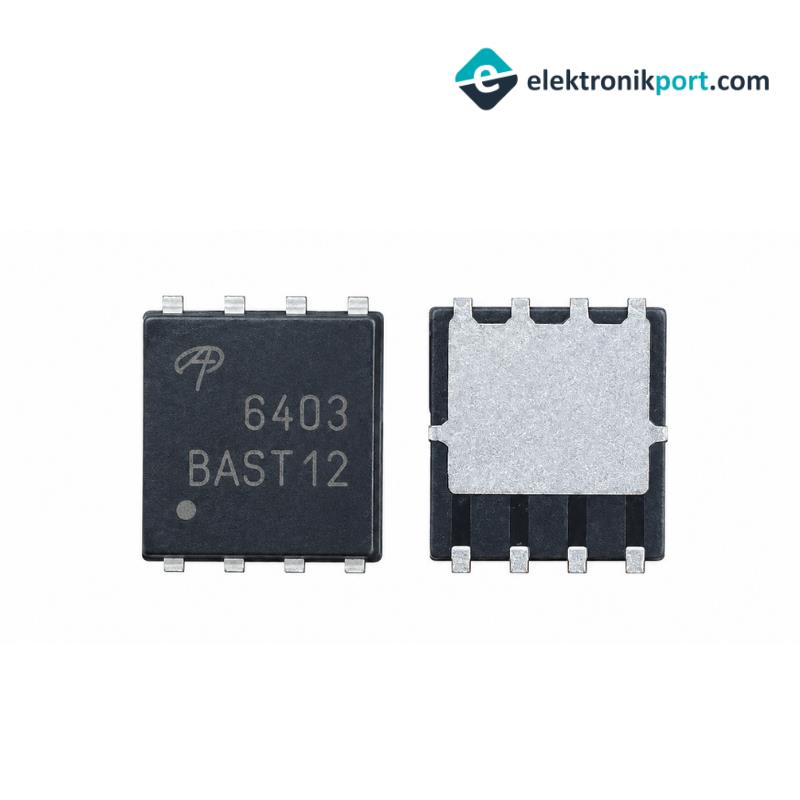

- AON6403 Smd Mosfet
Ürün Özellikleri
AON6403, güç anahtarlama ve güç yönetimi uygulamaları için geliştirilmiş yüksek akım kapasiteli P-Kanal güç MOSFET'idir. Düşük RDS(on) değeri sayesinde iletim kayıplarının azaltılmasına yardımcı olur. Özellikle yük anahtarlama ve batarya koruma devreleri için uygundur.
Kompakt DFN5x6 yüzey montaj paketi sayesinde yüksek güç yoğunluğu gerektiren elektronik devrelerde kullanılabilir.
Not: 85 A değeri, MOSFET'in gövde sıcaklığının (TC) 25°C tutulduğu uygun termal koşullar için verilen değerdir. PCB üzerinde ortam sıcaklığı (TA) bazındaki sürekli akım değeri 21 A'dır; pratik akım kapasitesi PCB bakır alanı ve soğutmaya bağlıdır.
Teknik Özellikler
· Model: AON6403
· MOSFET Tipi: P-Kanal
· Drain-Source Gerilimi (VDS): −30 V
· Gate-Source Gerilimi (VGS): ±20 V
· Drain Akımı (ID): −85 A @ TC=25°C
· Drain Akımı (ID): −21 A @ TA=25°C
· Darbeli Drain Akımı (IDM): −280 A
· RDS(on): Maks. 3,1 mΩ @ VGS = −10 V
· RDS(on): Maks. 4,3 mΩ @ VGS = −4,5 V
· Gate Eşik Gerilimi (VGS(th)): −1,2 V ile −2,2 V
· Maksimum Güç Dağılımı: 83 W @ TC=25°C
· Çalışma/Junction Sıcaklığı: −55°C ~ +150°C
· Yapı: Tek MOSFET
· Montaj: SMD / Yüzey Montaj
· Kılıf: DFN5x6-8L
· Yaklaşık Kılıf Ölçüsü: 5,2 × 5,55 × 0,95 mm
Kullanım Alanları
· Batarya ve pil koruma devreleri
· Yük anahtarlama devreleri
· Güç yönetim sistemleri
· DC güç kontrol devreleri
· BMS uygulamaları
· Taşınabilir elektronik cihazlar
· Yüksek akımlı elektronik anahtarlama uygulamaları
Paket İçeriği
· 1 Adet AON6403 30V P-Kanal SMD MOSFET
